　　　　　　　　　　　　　　　　　　　　　　色环电阻

四道色环，一、二道为有效数，三道为倍数，四道为误差值R=AB*10^C
五道色环，一、二、三道为有效数，四道为倍数，五道为误差值R=ABC*10^D

颜色 有效数字 倍乘数 每次许误差 黑 ０ 10⁰ 　 棕 １ 10¹ 　 红 ２ 10² 　 橙 ３ 10³ 　 黄 ４ 10⁴ 　 绿 ５ 10⁵ 　 蓝 ６ 10⁶ 　 紫 ７ 10⁷ 　 灰 ８ 10⁸ 　 白 ９ 10⁹ 　 金 　 10^-1 +/-5% 银 　 10^-2 +/-10%

　　　　　　　即无金色也无银色的色环电阻叫精确电阻

四、电阻的作用：

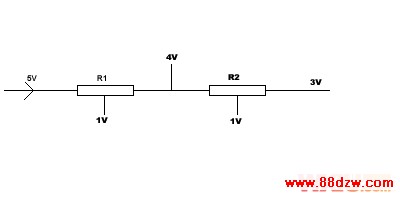

　　电阻串联：起降压限流的作用

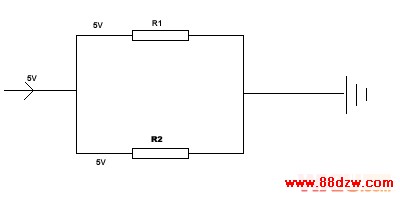

　　电阻并联：起分压分流作用


　　　　　　　　
电阻并联：电路各部分电压相等。
　　　　　　　　
