在图九中，探测器已经能够很好的实现入侵路径横切扇形，美中不足之处是大门入口处有一些盲区，尽管盲区范围不能算太大。应该说该安装位置已经能够基本满足防盗的技术要求。

图十是探测器的最佳安装位置，入侵路径完全横切扇形，且没有正对玻璃，基本没有盲区，如果该位置允许安装的话，这是最佳答案。

用吸顶式的被动红外探测器该如何选择安装点

有时候我们没有办法安装壁挂式探测器，此时会选用吸顶式的被动红外探测器，同样在上例中，如果选用的是BOSCH的DS938Z吸顶式被动红外探测器，该探测器在安装高度3米至4米区间内其探测直径是18米，此时又该如何选择安装点呢？

安装人员最容易犯的错误就是将吸顶探测器安装在区域中心点，仿佛此时探测器会360度面面俱到，如图十一所示。其实这是错误的安装方式。吸顶式探测器的探测范围可以看作是一个360度的扇形，安装在中间位置往往会使侵入路径不能横切扇形，且直对玻璃，这样探测器对入侵信号捕捉不灵敏，且对防范区域外的误报信号又很敏感。

正确的安装方式应该如图十二所示，在该案例中还必须将该探测器的镜片靠玻璃橱窗一侧的180度用随机附带的黑纸贴掉，这样确保该探测器只对防护范围内的区域进行监测。

用一句话简单总结一下如何选择探测器的安装位置，就是：让入侵路径横切扇形面。

合理的安装高度

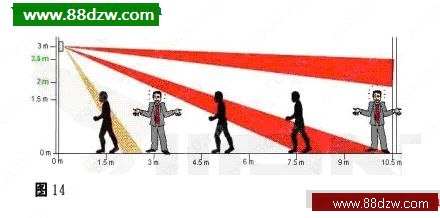

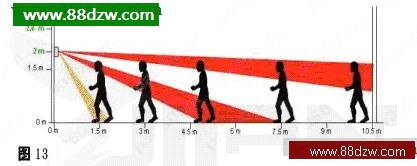

如果忽视了探测器的安装高度对探测器性能的影响，那后果将是可怕的。移动探测器应都标明合适的安装高度，只有探测器固定在相应的高度内，才能保证探测器拥有最佳的探测性能以及最有效的避免盲区。可以从侧视图看被动红外探测器的探测区域，非常类似于一组具有等高度的直角三角形，要使探测器具有良好的信号捕捉能力，可以想象成要确保侵入探测区域的人体不断接触直角斜边，如图十三所示，该探测器的标称高度为2米到2.6米，安装在这个高度范围内，探测器拥有很好的探测性能。如果将探测器安装在3米高度处，如图十四所示，此时探测器的盲区将大量增加，探测器将会变得很不灵敏。

安装高度决定了被动红外探测器的探测性能以及探测范围，如果探测器安装过 高，那将会增加盲区，探测器的灵敏度下降。如果探测器安装过低，那将会达不到探测范围要求。因此必须按照探测器标定的安装高度进行安装才能符合要求。

避免干扰源

对于被动红外探测器或者双鉴（三技术）探测器来讲，在温度有可能急剧变化的区域以及电磁干扰强烈的场合，都会影响其正常工作。所以我们在安装探测器时应尽量避免接近诸如移动的物体（风扇/窗帘等）、出风口、空调、热源（壁炉等）以及窗户或者半封闭的墙等，移动入侵探测器大部分的误报信号都是由环境造成的。

三技术探测器更是有着相当优越的防误报能力，可以很好地适应各种恶劣环境，但我们同样建议尽量避免接近上述干扰源，以使探测器工作在最佳的状态。

维护和管理

所有的移动入侵探测器都会有其自己的技术指标，有时同一厂家的不同型号的探测器其技术指标和安装方法都会有很大不同，所以在安装前仔细阅读理解安装手册是必须的。根据上述的要点安装完成后，还需要进一步的步行测试来确定探测器的真实探测范围，对于被动红外与微波复合的探测器绝大多数情况下都需要调整微波的探测范围，以保证微波的探测范围与被动红外的探测范围尽量接近。 一个报警系统正式移交使用后，其维护和管理制度是非常必要的。对于移动入侵探测器，一般要求每个月都要对其至少做一次步行测试来确定该探测器是否还能达到设计要求，移动探测器的镜片大多有塑料制成，在空气环境中会自然老化，此时也会影响探测性能，对于长年使用镜片已老化的探测器应考虑更换。
