（1）检查接收端和发射端之间是否已对准
（2）检查发射端电源与接收端电源是否正常
（3）查看接收端与发射端的距离是否在有效距离内
（4）检查接收端与发射端是否在同一水平

前言

由于红外防卫栏杆在实际设计安装过程中，因实际情况千变万化，使许多经销商无从适应，以致在使用过程中造成各种故障。其既影响了客户的使用，也影响了防卫栏杆的推广和使用。我公司根据多年的产品设计、生产和工程设计安装的经验，为经销商提供如下的标准设计方案，供经销商在设计、安装过程中参考、使用。

红外防卫栏杆的基本工作原理发射端发出多束人视觉不可见的红外光构成网状，接收在收到红外光时进入防卫状态。当有物体挡住任意相邻的两束红外光超过40ms时，接收段的指示灯亮，蜂鸣器产生蜂鸣音，同时报警信号输出电路立即向主机发出无线/有线报警信号，启动主机发出现场警号并向联网接警中心及其它预设电话报警。现产品规格有2束、4束、6束、8束、10束，外形尺寸分别为320 毫米、600毫米、1100毫米、1600毫米，2000毫米报警输出方式分别为无线、有线、无线和有线兼容三种，经销商在定购时应注意标明。

红外防卫栏杆的工程设计安装规范

为了使设计的工程方案更符合实际情况和用户要求，工程技术人员必须先到现场进行勘察。其勘察的主要内容有用户的房屋结构尺寸、周边环境情况、布线的可能性、各窗户或阳台阳光照射变化情况、交流电源的稳定情况，电源箱及主机的安装位置等，并作好记录或画出结构草图，供设计时使用。红外防卫栏杆的工程设计施工应按照以下规范进行设计：

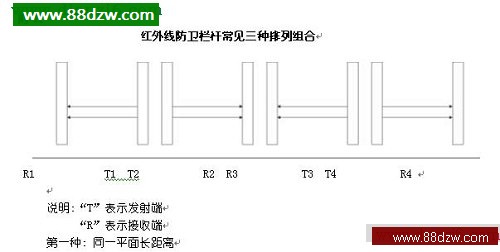

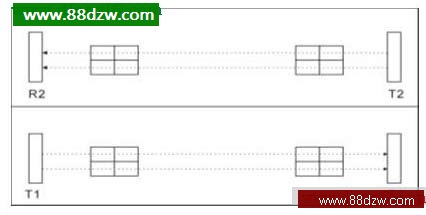

1、 红外防卫栏杆的安装设计方案应按照防卫栏杆的常见情况安装示意图进行设计（附1、2、3）
2、 红外防卫栏杆的安装、设计方案中，应避免接收端正对太阳光或强光源。若无法回避，应选择将发射端功率调大。但同时必须考虑光线反射对周围相邻接收段所造成的影响，当有阳光或强光照射接收端时：

发射—接收间距离 发射端功率选择 1—2米 小档 2—7米 中档 7—30米 大档 3、 防卫栏杆的安装过程中，各个连接线的接头都应用烙铁焊接牢固，并用热缩管密封或用质量较好的绝缘胶布包好，严禁采用简单的扭接，否则因使用时间长以后，因金属线表面氧化而造成接触不良，引起系统故障。
4、 系统安装过程中，采用不间断电源供电，各个发射或接收端与电源并联连接，保证在停电状态系统可能地工作。报警信号采用有线方式将各个接收端信号线串联后集中到离主机最近的一个接收端，该接收端具有有线/无线兼容功能，当系统布防后任一对防卫栏杆被触发，都会通过该接收端向主机发出无线报警信号。（附4）这样可解决因防范面积大，距离远而主机收不到防卫栏杆报警信号的问题。
5、 系统安装用的四芯线（电源和信号各用2芯）应选择线径至少不小于0.75毫米的铜芯线，对于线路越长的工程，其所用线径要求越粗，设计的结果应保证线路最末端电压不底于9v。
6、 系统安装过程中，需要在室外安装的线路应用圆形pvc管套好后固定在安装端面上，当线路需要穿过墙体时，应用黄蜡管将该段线路套好后从墙体穿过，pvc管的接头处应在线路固定好后涂上pvc胶固定，防止日晒雨淋引起接头脱落。
7、 防卫栏杆在安装调试过程中，如果通电后某个接收端指示灯闪烁，表示接收端与发射端对准不良，或者发射端功率不够，应重新调整发射端与接收端的对准角度，如果发射端功率开关调整不当，应将发射端功率调大，确保系统在恶劣环境下能可靠工作（发射或接收的角度调整是利用背板上对角的两颗角度调整螺丝完成）。
8、 主机的安放位置应考虑整体系统各个探头都能可靠报警，主机放置高度最好离地面1米以上，且远离传真机等电磁辐射源。
