当电缆很短时，内外导体电阻可以忽略，Rc+Rd=0，这时，有效视频信号
　　　　　　　　　Voh=（Vo ×75）÷75×2+0)= Vo ×75÷75×2= Vo/2=1Vp-p;
因为干扰感应电动势Vi正比于（Rc+Rd)，此时Vi=0，Vih =0；
值得注意的是干扰信号Vi是由电缆纵向分布参数（阻抗或电阻）决定的，不是一个集中的点信号源，重要的是它串联在视频信号传输回路中，负载在取得摄像机视频信号的同时，也必然取得干扰信号。干扰的性质属于“加性干扰”，不管视频信号有没有，它始终存在。

4.　同轴电缆外导体屏蔽性能分析：
同轴电缆外导体，既是视频信号地，同时也是有效抵抗电磁干扰的屏蔽层。外界电磁场充斥着所有空间，只是有强弱之分，只要在具体应用场合里，干扰电动势与有用信号之比小到可以忽略，就可以认为没有干扰。同轴电缆外导体面积很大，阻抗很低，大部分干扰形成的感应电动势都可以忽略，这就是它的屏蔽作用。有线电视系统采用公用调频广播与通信波段作为增补频道，用同轴电缆进行远距离电视节目传输，而相互没有干扰，就是同轴电缆具有优异屏蔽性能的实践验证。反方面的例证是，在监控工程中，因同轴电缆屏蔽网断裂，或电缆头接触不良等，都会造成外导体阻抗增大，使原来可以忽略的弱干扰，变成了不能忽略的强干扰。我们可以把这种本不应该产生却又在具体工程中冒出来的干扰叫做“失误干扰”，“失误干扰”产生的概率很大，约占工程干扰总数的一半到一多半。

5.　减小干扰影响的可能办法：
根据上面分析，我们可以对同轴电缆视频传输，提出以下几种减小干扰影响的途径和可能办法：
★ 减少传输距离，缩短电缆长度（可行性很小）；
★ 用粗电缆或多层屏蔽电缆（事倍功半，不太可取）；
★ 提高输入信号幅度，增大信噪比（也不太可取）；
★ 使用中继放大，增大信噪（也不太可取）；
★ 电缆单端接地或都不接地（一般可行）；

三、 抗干扰电缆—— “e电缆”简介：SYWV75-5/eie,是一种抗干扰同轴电缆的型号与品牌标志，它是由eie实验室开发并拥有自有知识产权的产品。这种电缆的简称为“e电缆”，外观和尺寸与传统4屏蔽物理发泡同轴电缆没有区别。用于视频传输环境中，具有优异的、抗强电磁干扰能力。在此，我们首次公开这一技术。

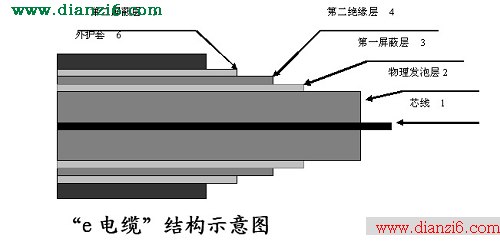

1.“e电缆”是一种“双屏蔽、双绝缘同轴电缆”。如下图

　　　　

　　它的结构从内到外依次是：

　　　①　内导体芯线；

　　　②　物理发泡层（第一绝缘层）；

　　　③　铝箔和编织网共同组成的同轴外导体（第一屏蔽层）；

　　　④　第二绝缘层；

　　　⑤　铜编织网第二屏蔽层⑥外护套。

“e电缆”结构与4屏蔽物理发泡同轴电缆基本一样。

2.　内导体芯线、物理发泡绝缘层和第一屏蔽层，组成标准SYWV75-5同轴电缆，用于视频信号传输，第一屏蔽层是视频信号地。信号传输仍然是要保证芯线和第一屏蔽层的有效连接。不同的是：外面的第二屏蔽层与里面第一屏蔽层之间是一个绝缘层，内外屏蔽层互不导通，第二屏蔽层不是信号地，它是真正的外界干扰屏蔽层，它给视频传输线提供了一个“柔性屏蔽室”环境。

3.　“e电缆”抗干扰原理：从“外界干扰是怎样混到视频信号中的”分析已经知道，单屏蔽层电缆会产生干扰的原因是，屏蔽层是信号传输回路的一部分，而干扰电动势又直接串联在信号传输回路中。“e电缆”的情况不同，尽管干扰也会在第二屏蔽层上产生感应电动式Vi,但Vi与信号传输回路绝缘，所以不会在信号传输回路中产生干扰电压。这就是“e电缆”的基本抗干扰原理。

4.　“e电缆”的抗干扰性能描述：

①　干扰在第二屏蔽层上产生的感应电动式Vi与信号传输回路绝缘，所以不能直接在信号传输回路中产生干扰电压。

②　尽管内外屏蔽层之间是绝缘的，但两层导体之间仍有分布电容Co存在，外屏蔽层感应电动势可以通过分布电容Co耦合到内屏蔽层上，间接形成干扰Vio。
