　　本实例中的处理器核即为OpenBus文档中用的32位处理器核TSK3000A_1。左键点击并拖动嵌入式项目到上面的FPGA项目。并将嵌入式项目丢在TSK3000A_1 处理器核上（FPGA项目中的处理器核会自动高亮）。如图8所示。在你连接好这两个项目之后，一个新的C头文件会自动添加到嵌入式项目中去。这个头文件 hardware.h由FPGA项目编译的时候自动产生。当完成了嵌入式软件代码的开发后，你就可以在NB2平台下，实时现场调试和验证你的设计方案。正如本篇开始的系统构造示意图所示，你可以将摄像头所捕获的视频信号呈现在TFT显示屏上。

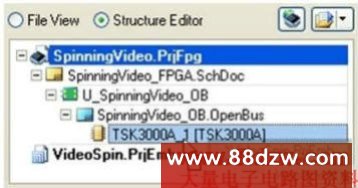

　　图8 链接嵌入式项目到处理器核

　　如果你还想增强系统处理视频码流的性能，使得视频图片可以在TFT显示屏上快速缩放以及旋转，那么需要用到Altium Designer的C-to-hardware转换功能CHC。另外在上述的OpenBus文件里需要使用特殊应用处理器 ASP元件。由于使用了C-to-hardware功能，你可以决定哪些C代码函数需要用数字组合逻辑功能实现，哪些用微处理器实现。由于采用了硬件来实现矢量图形的缩放功能，因而相对于软件实现将更加快速。这方面可以在本实例中进行试验验证。

　　在FPGA设计完成之后，Altium Designer还提供一个快捷的方法，可将FPGA项目直接转换到相应的PCB项目，并进行项目之间数据的同步更新。总之，Altium Designer在FPGA以及SOPC方面提供了强大且便捷好用的功能，包括统一、完整的设计环境；多种设计输入方式；独立于处理器的灵活代码；C-to-hardware；可重构的验证平台；独立于FPGA原厂商的设计；设计仿真；虚拟仪器及LiveDesign交互式调试，以及方便快捷的FPGA项目到PCB项目数据同步功能。这些强大的软件功能连同可重构的系统验证平台NB2一起为你提供了一个功能强大的创新平台，在这个创新平台上，设计者可以尽情放飞设计灵感，来创造更有价值的设计。
