RGB色彩传感器工作原理及应用方案分析
[09-12 18:41:53] 来源:http://www.88dzw.com 传感技术 阅读:8821次
文章摘要:- 整合跨阻抗放大器,提供线性模拟电压输出 - 为R, G和B通道独立选择增益 - 分为模块级和元器件级 数字RGB色彩传感器 - 搭配RGB滤波器的光电二极管阵列 - 整合模拟数字转换器和数字核心,通过2线串行接口进行通信 - 直接接口微控制器或其它逻辑控制 - 软件程控增益和灵敏度控制 - 微型包装,适合便携式设备 表1.0: 发布的色彩传感器产品简要技术数据 安华高科技RGB色彩传感器的优点 丰富的色彩传感设备:安华高科技提供各种色彩传感设备,包括裸硅光电二极管到完善的RGB色彩传感器。对首选使用市面上流行的即插即用解决方案的客户,整合的RGB色彩传感器将是正确的选择。希望灵活地设计自己
RGB色彩传感器工作原理及应用方案分析,标签:传感技术知识,传感器与检测技术,http://www.88dzw.com- 整合跨阻抗放大器,提供线性模拟电压输出
- 为R, G和B通道独立选择增益
- 分为模块级和元器件级
数字RGB色彩传感器
- 搭配RGB滤波器的光电二极管阵列
- 整合模拟数字转换器和数字核心,通过2线串行接口进行通信
- 直接接口微控制器或其它逻辑控制
- 软件程控增益和灵敏度控制
- 微型包装,适合便携式设备
表1.0: 发布的色彩传感器产品简要技术数据
安华高科技RGB色彩传感器的优点
丰富的色彩传感设备:安华高科技提供各种色彩传感设备,包括裸硅光电二极管到完善的RGB色彩传感器。对首选使用市面上流行的即插即用解决方案的客户,整合的RGB色彩传感器将是正确的选择。希望灵活地设计自己的光电流到电压转换器和模拟数字转换电路的客户,可以购买光电二极管。
简化外围电路设计:安华高科技RGB色彩传感器是一款内置电流到电压转换器的整合的解决方案。输出采用模拟格式或数字格式提供,具体取决于选择的色彩传感器类型。这可以简化外围电路设计,从而降低整个产品的设计周期。
设计灵活:安华高科技RGB色彩传感器为R, G和B色彩通道提供内置独立增益选择。对低亮度操作,可以选择较高的增益;对高亮度应用,可以选择较低的增益。产品资料中详细介绍了每台设备的整体动态范围。
改善空间利用率:安华高科技提供微型封装的传感器,适合便携式设备应用。
降低对不准和污染的影响:每个安华高科技RGB色彩传感器都搭配统一的色彩滤波器阵列,可以大幅度降低偏差和污染所造成的问题。
实现极端温度操作:安华高科技提供可以涵盖极端工作温度的产品,即-40 °C到+85 °C。
无铅产品:所有安华高科技色彩传感器都符合无铅和ROHS标准。
目标市场
汽车市场
安华高科技为下述汽车应用提供具有AEC三级资格的部件:
o 导航面板
o 气氛灯
o 仪表盘照明
照明市场
安华高科技为照明和显示应用提供在不同时间和不同温度下拥有稳定的灵敏度的传感器:
o 建筑照明
o 装饰照明显示
o 内部照明
o 橱窗照明

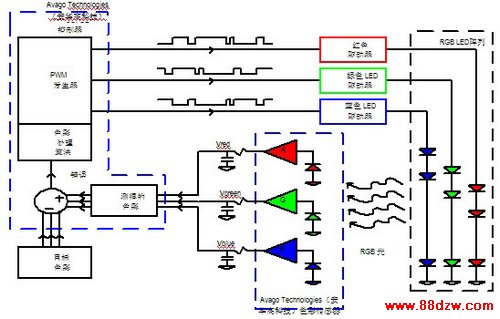

实例:橱窗照明
功能:控制环境亮度的影响
o 色彩传感器安装在光学反馈控制系统中
o 光源色彩点管理,实现LED色彩强度控制
o 耐用,能够在不同时间和不同温度下稳定地工作
o 可与安华高科技HDJD-J822-SCR00色彩控制器专利技术结合使用,形成闭环色彩管理系统
实例:装饰照明
o 使用色彩传感器测量LED亮度随时间变化情况,提供光学反馈,控制光源的色彩点
o 可与安华高科技HDJD-J822-SCR00色彩控制器专利技术结合使用,形成闭环色彩管理系统
工业市场
安华高科技提供一系列RGB色彩传感器,满足各种工业应用要求,如:
o 包装:标签检查和识别
o 化妆品:产品组装分离,色彩质量
o 纺织:纱线污染检测
o 印染/图形打印

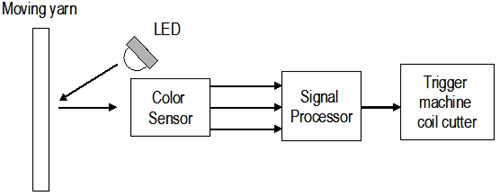

实例:纱线污染检测
- 色彩传感器安装在纱线生产线中,检测是否有污染
- 在检测到污染时系统会自动停止
- 减少人为错误,改善准确性和效率
医疗市场
安华高科技提供灵敏度和准确性高的色彩传感器,满足医疗应用需求,如:
o 血糖计
o 血液胆固醇计
o 血酮计
实例:化学分析96井板系统
功能:微型并行液相色谱(μPLC)化学测试分析仪
o 放置四个色彩传感器,提供化学反应的色彩检测
o 自动瞬时检测色彩变化
o 消除人为错误
o 色彩区分准确性高,非常可靠
