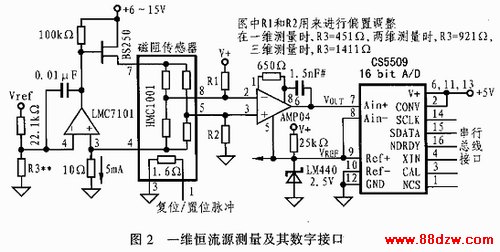

    2.2 输入命令      三轴智能数字磁场计HMR2300可用来检测磁场的强度和方向，并可与计算机直接通讯以输出X、Y、Z三个轴分量。HMR2300采用三个独立的桥路来定向检测磁场的X、Y、Z在个分量，电桥输出端相应电压的变化可通过一个16位AD转换器转换为数字量。可输入命令组态数据（包括采样速率、输出格式、平均读数和零点偏移）。可利用电路板上的EEPROM来存储任意一项组态变化以便为下一次通电作准备。HMR2300的其它输入命令包括波特率设置、装置的ID号码设置和系列号码设置等，同时可选择50Hz和60Hz数字滤波器来抵消环境磁场造成的干扰。 HMR2300可以通过简单的命令与磁场计进行通讯，这些命令可通过标准键盘和任何通讯软件（如Windows中的超级终端）输入。表2为HMR2300的输入命令集。

表2 HMR系列智能磁阻传感器输入命令集

命  令	输   入	响  应	解    释
格式	*ddA *ddB	ASCII ON 二进制 ON	ASCII输出读数BCD ASCII格式（出厂时默认） 输出格式为带符号的16位二进制数
输出	*ddP *ddC ESC	（X、Y、Z读数） （X、Y、Z数据流） （数据流停止）	输出一采样点的数据（出厂时默认） 按固定采速率连续输出数据 停止连续采样
采样速率	*ddR=nnn	OK	设置采速率：nnn=10,20,25,30,40,50,60,100,123,154 点/秒（出厂时默认为20bps）
置位/复位模式	*ddT SPACE	S/R ON或S/R OFF SET RST	ON：自动的S/R脉冲（出厂时默认） OFF：手动的S/R脉冲 空格键：单一形式的S/R：SET为置位脉冲                        RST为复位脉冲
装置的ID号	*99ID *ddWE*ddID=nn	ID=nn OK	读装置的ID号（出厂时默认ID=00） 设置装置的ID，nn可从00至98
波特率	*ddWE *99!BR=F	OK 波特率=9600 OK 波特率=19200	设置波特率为9600bps(出厂时默认) 设置波特率为19200bps
零点读数	*ddZR	零点ON后零点OFF	零点读数将存储现有读数，将其作为反向偏置，读取输出零磁场；下一次ZR命令将关闭这一命令（出厂时默认设置为OFF）
平均读数	*ddV	平均值ON或平均值OFF	按下式对当点X（N）进行平均：Xavg=X（N）/2+X（N-1）/4+X（N-2）/8+X（N-3）/16+...每次输入该命令将执行与上一次相反的命令（出厂时默认设置为OFF）
询部设置	*ddQ		读设置参数（ASCII、POLLED、S/R ON、ZERO OFF、AVG OFF、ID=00、20bps）
注意：1.所有输入必须带回车，大小字母均接受，器件编号是十进制数00到99，99是通用编号，对所有器件均起作用；2.只有当COM设置为9600或19200波特率、1位停止位、无奇偶校验以及8位时，HMR2300才会响应。
