当前位置：CD4051、CH3130多通道解调器电路图
[09-13 21:05:19] 来源：http://www.88dzw.com 数字电路电路图 阅读：8964次

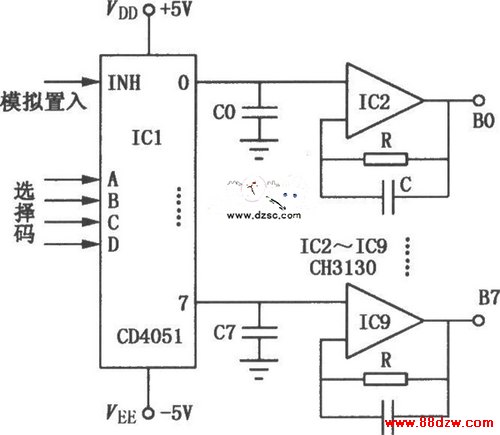

文章摘要：本电路主要由8通道模拟转换开关CD4051和电压跟随器CH3130等元件构成，通过模拟转换开关CD4051的禁止端“INH”输入信号来控制电压跟随器CH3130的选通，从而对多路模拟调制信号进行解调。 欢迎转载，信息来源www.88dzw.com
CD4051、CH3130多通道解调器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com本电路主要由8通道模拟转换开关CD4051和电压跟随器CH3130等元件构成，通过模拟转换开关CD4051的禁止端“INH”输入信号来控制电压跟随器CH3130的选通，从而对多路模拟调制信号进行解调。
欢迎转载，信息来源www.88dzw.com
