MAX761应用电路图
[11-20 22:40:42] 来源:http://www.88dzw.com DC-DC电路图 阅读:8585次
文章摘要:MAX761典型应用电路如图所示。电路的输出电压Vo取决于③脚的接法,若③脚接地,为选择IC的内反馈控制,输出电压为12V;当③脚接R1和R2时,则选择为外反馈控制,此时输出电压由下式确定: Vo=1.5(R1+R2)/R2 调节R1和R2的电阻值可以得到不同的输出电压。MAX761应用电路

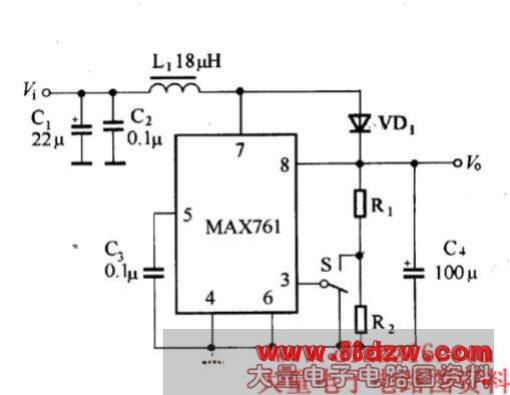

MAX761应用电路图,标签:电路图讲解,电子电路图,http://www.88dzw.comMAX761典型应用电路如图所示。电路的输出电压Vo取决于③脚的接法,若③脚接地,为选择IC的内反馈控制,输出电压为12V;当③脚接R1和R2时,则选择为外反馈控制,此时输出电压由下式确定:
Vo=1.5(R1+R2)/R2
调节R1和R2的电阻值可以得到不同的输出电压。
MAX761应用电路
