电脑主板启动时的电源控制电路图,标签:电子电路图,电路图讲解,http://www.88dzw.com主板启动时。即按下启动开关到计算机正常工作前的电源启动过程。

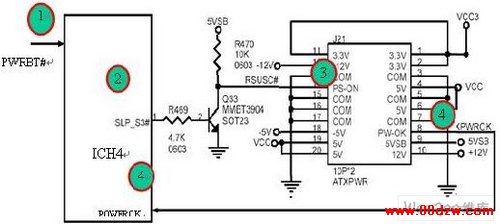

此过程从只有SB电压到P4 POWER完全工作,输出所有的工作电压:12V、-12V、5V(VCC)、-5V、3.3V(VCC3)。其电路如下图:
启动原理:按下电源开关前PS-ON信号被5VSB电压拉高保持为高电平, PS-ON信号是P4 Power的工作控制信号,在高电平时P4 POWER不完全工作。当按下电源开关(Power Button)後产生一个PWRBT#信号给南桥,南桥发出的SLP-S3#信号此时为高电平。高电平的SLP-S3#信号通过电阻控制三极管Q33导通,使高电平的PS-ON信号被拉低。低电平的PS-ON信号控制下POWER输出其它所有工作电压12V、-12V、 -5V、 VCC、VCC3。电压输出大约几十毫秒後POWER检测输出电压的电平是否达到正常。如一切电压正常则发出PWROK信号。南桥接收到PWROK信号表示电源正常则发出一系列的控制信号给其它相关部件。
