输出电压可调电路图
[09-13 17:20:44] 来源:http://www.88dzw.com 其他电源电路电路图 阅读:8877次
文章摘要:图 示出了输出电压可调电路,并设有过电流保护电路。EXT端子的限流电路的目的是保护集成稳压器。要考虑外接晶体管而FE的离散性及最大输出电流,从而选择R2的阻值,为了能确保对电流进行限制,接入R3和VT2,限流值为0.7V/R3。UOUT端子外接电阻RA和RB用于调节输出电压,因为UOUT端子的片内接有电压检测用高阻抗电阻(10MΩ)与加速电容,所以RA和RB采用几百千欧的电阻也不会产生误差,这样,可设计出低消耗电流的可调稳压电源。但RA阻值过大,工作会不稳定,因此,这时要与RA并联一只电容。使用输出电压为3V的稳压器产品时,Uo=3 (1+RA/RB)。图 输出电压可调电路

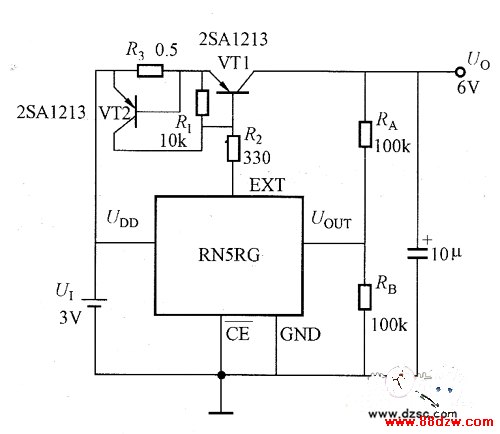

输出电压可调电路图,标签:电子电路图,电路图讲解,http://www.88dzw.com 图 示出了输出电压可调电路,并设有过电流保护电路。EXT端子的限流电路的目的是保护集成稳压器。要考虑外接晶体管而FE的离散性及最大输出电流,从而选择R2的阻值,为了能确保对电流进行限制,接入R3和VT2,限流值为0.7V/R3。UOUT端子外接电阻RA和RB用于调节输出电压,因为UOUT端子的片内接有电压检测用高阻抗电阻(10MΩ)与加速电容,所以RA和RB采用几百千欧的电阻也不会产生误差,这样,可设计出低消耗电流的可调稳压电源。但RA阻值过大,工作会不稳定,因此,这时要与RA并联一只电容。使用输出电压为3V的稳压器产品时,Uo=3 (1+RA/RB)。
图 输出电压可调电路
