MAX8790的典型应用电路图
[09-13 17:21:36] 来源:http://www.88dzw.com 其他电源电路电路图 阅读:8172次
文章摘要:MAX8790是美信公司推出的针对采用LED阵列作为背光光源的大屏幕液晶显示器(LCD)设计的白光LED驱动集成电路,它采用电流模式的升压控制器驱动6路串联的LED,能够为每路LED提供固定的20mA或可调的15~25mA电乖。电流调节采用步进控制方式,每路间的电流精度能够控制在±1.5%左右。MAX8790可以采用DPWM(数字调节方式)或者Analog+DPWM(模拟线性调节方式)两种方式调节LED的亮度,调光范围可以达到100∶1。MAX8790的开关升压电路的工作频率可预置为高、中、低三挡,产品设计工程师可以根据实际需要9在元器件尺寸和效率之间进行折中选择。外置功率MOSFET以及比较
MAX8790的典型应用电路图,标签:电子电路图,电路图讲解,http://www.88dzw.comMAX8790是美信公司推出的针对采用LED阵列作为背光光源的大屏幕液晶显示器(LCD)设计的白光LED驱动集成电路,它采用电流模式的升压控制器驱动6路串联的LED,能够为每路LED提供固定的20mA或可调的15~25mA电乖。电流调节采用步进控制方式,每路间的电流精度能够控制在±1.5%左右。
MAX8790可以采用DPWM(数字调节方式)或者Analog+DPWM(模拟线性调节方式)两种方式调节LED的亮度,调光范围可以达到100∶1。MAX8790的开关升压电路的工作频率可预置为高、中、低三挡,产品设计工程师可以根据实际需要9在元器件尺寸和效率之间进行折中选择。外置功率MOSFET以及比较低的反馈电压(450mV)有助于提高效率,内部集成的为升压电路提供电压基准和门极驱动电压的5V 线性电源稳压器,在外部输入电压刚好是5V时,可以转换成只作为电子开关使用,以降低功耗。独立的反馈环路可以有效地防止曲于LED断路、短路而造成的输出电压异常。MAX8790的其他特点还包括逐周期电流限制方式、过热关断保护等。

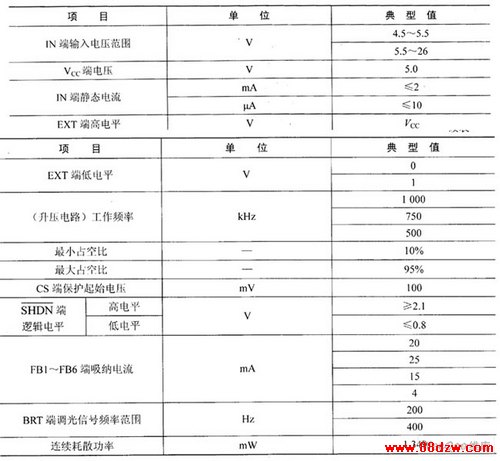

MAX8790采用无引线、裸露散热焊盘的TQFN封装,工作温度范围是-40~+85℃。它的主要技术参数如上表所示,典型应用电路如下图所示。
