单结晶体晶闸管触发电路图

[11-21 11:38:36]   来源:http://www.88dzw.com  晶闸管控制电路图   阅读:8799

文章摘要:晶闸管触发电路如图一所示。单结晶体管VT1组成自激多振荡器,其产生的系列脉冲电流流过脉冲变压器T时,在变压器T的次级会形成一系列脉冲电压,经VD1削去负脉冲后直接加到晶闸管的控制极与阴极之间,即可触发晶闸管VS。电路中的脉冲变压器,主要用于触发脉冲产生电路与晶闸管主电路进行隔离。图一晶闸管触发电路

单结晶体晶闸管触发电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com

  晶闸管触发电路如图一所示。单结晶体管VT1组成自激多振荡器,其产生的系列脉冲电流流过脉冲变压器T时,在变压器T的次级会形成一系列脉冲电压,经VD1削去负脉冲后直接加到晶闸管的控制极与阴极之间,即可触发晶闸管VS。

  电路中的脉冲变压器,主要用于触发脉冲产生电路与晶闸管主电路进行隔离。

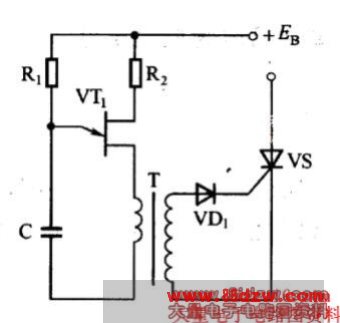

  图一 晶闸管触发电路
