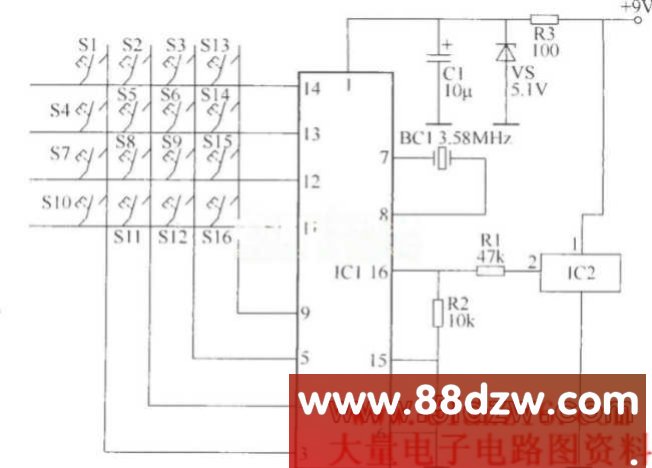

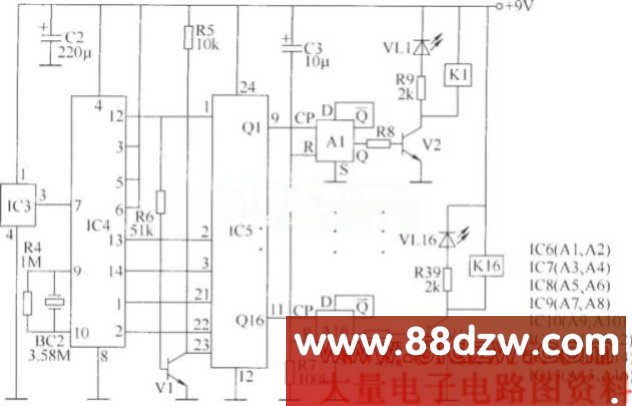

   本例介绍一款16路无线遥控开关，可以在60m内任意控制16路家用电器电源的开与关，不受墙壁、门窗等障碍物影响。    该无线遥控开关电路由无线遥控发射电路和无线遥控接收控制电路两部分组成。    无线遥控发射电路由控制按钮S1～S16、电阻器R1～R3、电容器C1稳压二极管VS、晶体振荡器BC1、DTMF编码集成电路IC1和无线遥控发射集成电路IC2组成，如图所示。                                          无线遥控发射电路    无线遥控接收控制电路由无线遥控接收／译码器电路和触发控制电路组成，如图所示。                              无线遥控接收／译码器电路元器件选择   R1、R2和R4、R6～R39选用1／4W碳膜电阻器或金属膜电阻器；R3和R5均选用1／2W金属膜电阻器。   C1～C3均选用耐压值为16V的铝电解电容器。    VS选用1／2W、5.1V的硅稳压二极管。    VL1～VL16均选用φ3mm的普通发光二极管。     V1选用S9013型硅NPN晶体管；V2～V17选用C8050或S8050、3DG8050型硅NPN晶体管。    IC1选用UM95087型电话机用DTMF拨号编码集成电路；IC2选用HS101型无线遥控发射厚膜集成电路；IC3选用HS201型无线遥控接收厚膜集成电路；IC4选用MC145436型电话机用DTMF译码集成电路；IC5选用CD4514或MC14514型4-16线译码器集成电路；IC6～IC13(D1～D16)均选用CD4013型双D触发器集成电路。    S1～S16可使用电话机用组合键盘或微型动合按钮。    K1～K16均选用9V中功率直流继电器。    BC1和BC2均选用3.58MHz的石英晶体振荡器。
