无线遥控编译码电路

[01-26 02:39:21]   来源：http://www.88dzw.com  遥控电路（综合)电路图   阅读：8630次

文章摘要： 图３是ＷＹＫ－１型无线遥控开关接收器主要电路图（电源未画出），接收模块为ＴＷＮ９２３８多路遥控接收电路。该模块共有７个输出端（Ａ、Ｂ、Ｃ、Ｄ、Ｅ及电源正、负）。除模块外，印板上还有４片双Ｄ触发器ＭＣ１４０１３和４只继电器ＪＺＣ－２３Ｆ，共同组成多路遥控解码和执行电路。双Ｄ触发器ＩＣ１、ＩＣ２对接收模块的解码输出端（Ａ、Ｂ、Ｃ、Ｄ和Ｅ）任一路信号进行处理（包括对发射端消除按键的抖动电路、波形整形），ＩＣ３、ＩＣ４是四路标准的触发器组成的双稳态电路（所有ＩＣ３、ＩＣ４的Ｄ端与一端相连，所有的Ｓ接地）。ＩＣ１、ＩＣ２的口端（Ｑ１、Ｑ２）输出信号ＢＧ１、ＢＧ２、ＢＧ３和ＢＧ４管的继电器执行电路

无线遥控编译码电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

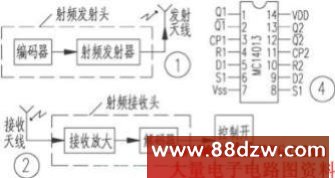

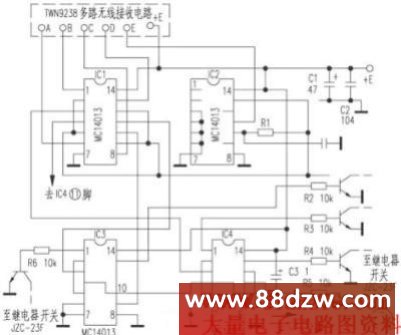

    图３是ＷＹＫ－１型无线遥控开关接收器主要电路图（电源未画出），接收模块为ＴＷＮ９２３８多路遥控接收电路。该模块共有７个输出端（Ａ、Ｂ、Ｃ、Ｄ、Ｅ及电源正、负）。除模块外，印板上还有４片双Ｄ触发器ＭＣ１４０１３和４只继电器ＪＺＣ－２３Ｆ，共同组成多路遥控解码和执行电路。双Ｄ触发器ＩＣ１、ＩＣ２对接收模块的解码输出端（Ａ、Ｂ、Ｃ、Ｄ和Ｅ）任一路信号进行处理（包括对发射端消除按键的抖动电路、波形整形），ＩＣ３、ＩＣ４是四路标准的触发器组成的双稳态电路（所有ＩＣ３、ＩＣ４的Ｄ端与一端相连，所有的Ｓ接地）。ＩＣ１、ＩＣ２的口端（Ｑ１、Ｑ２）输出信号ＢＧ１、ＢＧ２、ＢＧ３和ＢＧ４管的继电器执行电路，以控制机盒面板。上四路电源接线柱接通和断开。为了便于读者分析该电路，图４给出了ＭＣ１４０１３引脚图，读者还可参考今年《电子报》第６期第十版的《多用无线遥控开关》一文，可以进一步分析图４电路的工作原理。
    实际上，该多路遥控开关电路中的４片双Ｄ触发器ＭＣ１４０１３如果由１片单片机代替，电路就极为简单。此外，电子市场上还有多种类型（多路、单路）遥控开关模块出售。

                                                                    

　　
