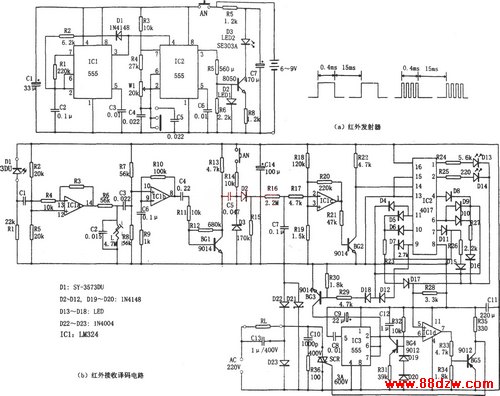

  如图所示为红外遥控风扇调速开关电路。该电路由红外发射器和红外接收、译码器组成。红外发射器包括由IC1及D1、R1、R2、C2等组成的低频多谐振荡器和由IC2及R3、R4、C4、C5、W1等组成的多谐振荡器。其中IC1对应的振荡周期为T=t充+t放,且t充=0.693R2C2,图示参数对应约为400μs;t放=0.693R1C2,图示参数对应约为15ms,输出波形的占空比约为3%。IC2对应的振荡频率有两种:f1=1.44/(R3+2R4+2Rw1)(C4),f2=1.44/(R3+2R4+2Rw1)(C4+C5),图示参数对应的频率分别为f=20kHz,f2=10kHz。另外IC1的输出波形控制IC2的振荡情况,当IC2的脉冲波形为低电平时,振荡器Ic2不工作。红外发射管采用SE303A型,脉冲编码调制波形如图(a)中所示。红外接收管采用与发射管匹配的PH302,也可用3DU型的光敏三极管。集成电路IC1为四运放LM324,其中IC1a。和L、C2回路组成20kHz(或10kHz)的选频放大器,IC1b、BG1为放大器,IC1c和R17~R20组成电压比较器。信号经检波,再经R16、C7延时150ms后加至电压比较器的反相输入端,只有当信号电压超过同相端的偏置电压时,IC1c的输出才会由高电平转为低电平。因此发射时按压时间(AN)应不小于150ms。集成电路IC2采用十进制计数器/脉冲分配器CD4017,选用8个输出端BG1~BG5、BG7~BG9,内部依次经R25、R27、R26、R23、R24,并与R28分压后加至电压比较器Icld的同相端。IC3(555)、IC1d、BG4等组成具有恒流源的占空比可调的多谐振荡器。占空比的大小取决于加至IC1d的同相端的偏置电压的高低。IC1d的输出经BG5反相后触发SCR双向可控硅,通过控制其触发的导通时间来改变交流电压的平均值,从而改变相应转速。对应于IC2的输出BG1~BG5,风扇有5挡风速不同的连续风,在输出BG7~BG9时,则对应于3挡阵风和微风。本电路的发射采用红外脉冲编码,对相距5~10m范围内的接收译码器,能可靠地接收、译码,并可实现对风扇5种不同的风速(连续风)和三挡阵风、微风的换挡控制。
