漫步者R1000TC北美版音箱电路及改进

文章摘要：3.在箱内铺一层1cm左右吸音棉，一定要铺成不规则形状（改善低音瞬态响应），还有就是里面吸音棉不能太多 长14CM 宽10CM的就可以。4.拆掉原机提升高频分量的小电容（因为此时的高频很真实，细腻，不需再提升）通过以上改造主观感觉：高频信息量提升很多，同样的音乐听到了很多以前没有的细节，空间感的表现不错，低音结实富有弹性，不散，不闷，中音甜润耐听。5.换电容换运算放大器：有条件就做，没就算了。用红威马2.2uf溥膜电容换掉原分频电容（这一步是最关键的，能大幅改善高音的表现）当然不计改装成本的朋友也可以加装一阶或二阶的分频器效果相对而言会更好一些（但调试会更麻烦也更专业）。用ELNA音频专用电容

漫步者R1000TC北美版音箱电路及改进,标签：电子制作网,http://www.88dzw.com

3.在箱内铺一层1cm左右吸音棉，一定要铺成不规则形状（改善低音瞬态响应），还有就是里面吸音棉不能太多 长14CM 宽10CM的就可以。

4.拆掉原机提升高频分量的小电容（因为此时的高频很真实，细腻，不需再提升）通过以上改造主观感觉：高频信息量提升很多，同样的音乐听到了很多以前没有的细节，空间感的表现不错，低音结实富有弹性，不散，不闷，中音甜润耐听。

5.换电容换运算放大器：有条件就做，没就算了。用红威马2.2uf溥膜电容换掉原分频电容（这一步是最关键的，能大幅改善高音的表现）当然不计改装成本的朋友也可以加装一阶或二阶的分频器效果相对而言会更好一些（但调试会更麻烦也更专业）。用ELNA音频专用电容3300uf或4700uf换掉原电源滤波电容（容量没必要再大），并在其引脚处并接一0.1到0.22uf的威马电容（能使高频背景更宁静）。用op275或其它高质运放换掉原4558，或者用JRC5532代换RC4558足矣。（实际试听JRC5532声音相对比较通透，性价比不错）。用1uf或2.2uf薄膜电容换掉原耦合电容。原运放、功放电路为4558C+TDA7269

6.进一步改善大音量下低频的音质：更换电源，提高功率储备，改善低音瞬间响应能力。这个比更换或加装大电容更有效，当然同时增加电源滤波电容的容量会更好。增加音箱的重量减少震动，可以压以大理石板或其它方便的重物压在音箱上。小音箱，不建议使用脚钉。

7. 如果对音质要求较高，觉得大音量下低音有点浑，可以用棉花堵塞音箱后面的一个洞不让它漏气，这个洞是倒相管。由倒相式人为改为封闭式音箱，改动后低音听感分量会减弱，但音质会提高，中频部分的人声相对会显得更加突出。
    A输入与B输入有什么不同？A输入对信号的高频分量有提升作用，B直接输入。

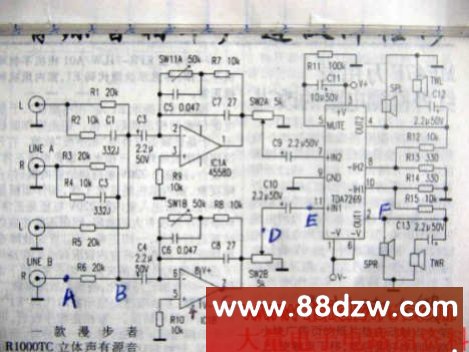

漫步者R1000TC北美版电路原理图：

    前置音调电路。（左右声道的放大电路完全一致，我们以右声道放大电路为例说明）如图所示：
    R1000TC的A通道具有高频提升效果，信号流程：从 LINE A（A通道接口）右声道/R输入音乐信号，经过20K电阻R3，（支路中串接的R4/C3为高频提升电路），送至耦合电容C4，由C4至IC1 的引脚6（运放型号为RC4558D）。音调电路原理是------
    IC1B为反馈式的音调电路。R8/C6决定低音的转折频率，低音电位器SW1B主要决定低频反馈量。当BASS电位器关死（即逆时针关到最小位置）时，相当于SW1B两触点导通，把反馈电容C6短路。此时低频增益最小。实际听音时低频的量感也最小。
    反之，我们把BASS电位器调到最大的位置时，相当于给C6并接一只50K左右的电位器，并接的SW1B/C6与R8组成低频反馈电路。此时，低频增益最大。
    另外，在IC1B6，7引脚之间接的27PF电容C8为高频反馈电容，此电容可以防止前级发生自激现象。
    最后由RC4558的7脚输出信号到音量电位器。调整音量后由D点（电位器滑动端）输出。
    功率放大电路。由一块立体声功放TDA7269完成。TDA7269的3脚为正电压（约正16V左右），1，6引脚为负电压（负16V）。引脚5为MUTE静音端，可以减小开关机冲击对喇叭带来的损伤。TDA7269的11脚为右声道输入端，信号经功率放大后有7269的2脚输出推动喇叭发声。C13，2。2UF/50V为高音分频电容。R15为反馈电阻，R15/R14的比值决定TDA7269的放大倍数。

漫步者R1000TC北美版常见故障检修方法：
一、开机无任何反应，主副音箱都不发声。（此时调整两个音量电位器均无反应）。遇到此故障首先检查一下电源部分，我们用万能表R*1挡测量插头两端,(R1000TC背后电源开关置于打开状态),正常情况下应该有一定的电阻.一般是十几到几十欧左右.若测得电阻为无穷大.那么有可能是变压器初级已经开路，或者保险管已经烧断。
