　按说，自制高增益2.4GHz定向天线时，理应首选抛物面反射网天线，用现成的反射网，制作起来特别容易。但是有人说这种反射网买不到，也是，由于如今城市很少有人接收MMDS信号，自然也就买不到反射网了，总不至于为买两个网而跑乡下去吧？这种反射网还不便于邮寄，因为运包费用远远高于反射网的价格（市场零售价几元钱一个）。
　其实，在2.4GHz频段采用背射天线也是一种不错的选择。一是体积小，结构紧凑，也便于邮寄；二是背射天线前后比大，侧瓣少而小，抗干扰能力很强，是抛物面天线所绝对无法比拟的。还有一个最大的优势就是选材更容易。

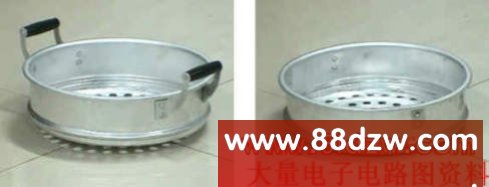

　下面图片上的这个东西叫什么名字我不知道，但肯定有人生活的地方就能买到。选26厘米的，去掉两个耳朵就成了右边图片这个样子，用作天线正好合适。

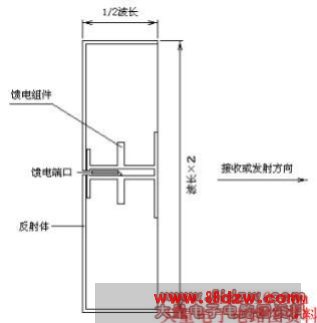

　主要材料准备好了，再了解一下背射天线的基本结构，见下图。

　图中的反射体，就用上面图片中的物件来做，其尺寸惊人地合适。图中的馈电组件叫馈源也说得过去，参照此页做一个组装起来就行了，见下图。

　实测这种天线比60厘米口径的抛物面天线增益低了4分贝，但是材料易得。
