用6N11电子管制作的前级放大器

文章摘要： 电源的质素能左右声音品质。本机主线路虽然简单，但为了出靓声，电源是马虎不得的。先计算主线路所需要的高压值，屏压为85V，阴极栅电压-1.8V，屏流为8.2mA，即主线路需要的高压B+=85+1.8+8.2mA×10kΩ =168.8V≈169V。6N11的灯丝6.3V/0.34A电压由稳压集成块LM7805提供。由于交流电整流后接上负电压一般为高压交流电压的1.2倍，故高压交流电压应不低于169÷1.2=140V，电流8.2mA×2=16.4mA。考虑到整流空载和负载后的电压变化以及稳压差、功率裕量的要求。变压器的次级的高

用6N11电子管制作的前级放大器,标签：电子制作网,http://www.88dzw.com

    电源的质素能左右声音品质。本机主线路虽然简单，但为了出靓声，电源是马虎不得的。先计算主线路所需要的高压值，屏压为85V，阴极栅电压-1.8V，屏流为8.2mA，即主线路需要的高压B+=85+1.8+8.2mA×10kΩ =168.8V≈169V。6N11的灯丝6.3V/0.34A电压由稳压集成块LM7805提供。由于交流电整流后接上负电压一般为高压交流电压的1.2倍，故高压交流电压应不低于169÷1.2=140V，电流8.2mA×2=16.4mA。考虑到整流空载和负载后的电压变化以及稳压差、功率裕量的要求。变压器的次级的高压应取150V/30mA以上。低压为12V/0.5A。这时可选功率容量为20W 左右的变压器。如果没有合适的。可选两个功率为30W，次级输出为12V的变压器代用，接法如图2。其中一个按正常接用，另一个将12V的次级当初级，原220V的初级则变成次级输出。用两个变压器的这种接法虽然成本略高，但也有电源受市电干扰较小的好处。

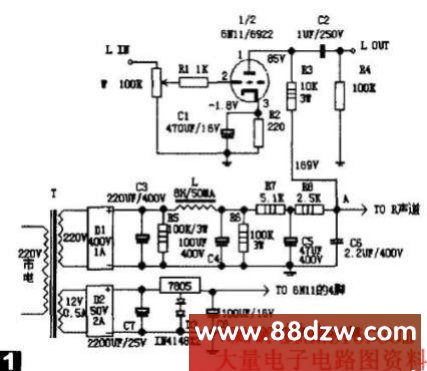

    本例所选的电源变压器次级输出是220V/30mA、 12V/1A。高压用晶体二极管D1整流，得到约310V的空载电压，滤波采用电容+扼流圈+电容的“∏”型方式，这种方式可大幅度减少直流波纹。前面第一个电容C3是220 uF/40V，第2个电容用100 uF/40V，接上负载电压在298V左右。扼流圈L的规格是50mA/8H，此时的电压高出169V一百多伏，可用电阻降低，也起到净化电源作用。滤波降压电阻R的取值为(298V-169V)/16.4mA=7.87kΩ。由于到扼流圈有几伏的压降， 因此可选取7.6kΩ 的电阻。该电阻属降压电阻，做功发热较大.其功率为(298V-169V)×16mA=1.2W。因此宜选功率在3W 左右的电阻。为了减少发热量。提高稳定性和滤波特性。可选1个3W5.1kΩ 和1 个3W2.5 kΩ 的电阻串联起来，两个电阻间并联有一个47 uF/400V 的滤波电容接地.加强滤波效果。灯丝用交流供电时。处理不当很容易入交流声。因此本机采用直流供电。12V/1A的交流电经D2整流。C7滤波后，用LM7805三端稳压集成块配合2个IN4148二极管稳压输出6.3V的电源，灯丝的一端要接地，这对降低噪声，提高信噪比有很大的帮助。
    图3是6N11的管脚示意图，读者可参考。由于线路十分简单，可选用搭棚式焊接。制作时信号接线可用品质较好的纯铜漆包线，讲究的选用优质带屏蔽的芯线，阻容元件有条件者应检测后再焊接。左右声道所用元件参数相差不大时有利于音场和声像的准确再现。焊接时应切记走线距离最短，屏极元件和阴极栅极输入元件尽量不要接近，如接近时也应尽量使元件处于不互相平行的状态。注意的是须采用一点接往金属机壳(即本机的“地”)才有较好的信噪比。有条件可选用EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB板制作，这样看起来更美观。

     焊接完成后，应检查元件焊接正确与否，无误后，可通电测量灯丝供电电压，应在6.3V左右。A点高压应在169～170V之间，这时可接上电子管试机。其它方面不必调整，只要元件良好、焊接正确，高压供电正常，本机就能正常工作。
    6N11单管前级线路极其简单，制作成本低，效果也相当不错。若用料讲究.制作精益求精，其音质与更高级的前级放大器相比音质差异不大。未煲透的新机中频表现有些清淡，不过音色很中性，高频很飘逸，但低频有点薄，下潜不够好.声音有点硬。煲十几天后，低频能量和下潜有所改善，中频也厚实一些，声音的速度快，分析力好，细节丰富，音乐很有动感节奏，听蔡琴老歌时声音温柔纯正，娓娓动听。
    本机的元件也可换用相同规格不同品牌的产品。由于元件少，可在一定的制作成本下尽量选用优质品以取得好的音质。如音量电位器用ALPS蓝色塑封品种，电阻可用美国AB碳阻或其它名牌金属电阻。国产大红袍电阻也是较好的选择。像国产6N11电子管可换进口的6DJ8、6922和ECC88、E88CC等多种，电容也有不同WIMA和SOLEN等其它品牌可选。有兴趣的朋友不妨换一换，看看声音有什么变化，相信你会从中得到动手的乐趣。
