用TDA2822M制作MP3有源音箱

文章摘要： 图1所示的放大器是针对MP3播放器的，所以7脚的输入电阻选用了820Ω，而不是典型的10kΩ，因为MP3播放器的输出负载一般是32Ω的耳机，虽然采用为32Ω的电阻可能比较好，不过这样MP3播放器就会比较费电，而且这个功放就很难使用其他音源了。试验中，采用820Ω的电阻，这个放大器可以很好的与笔者电脑声卡的线路输出配合，如果采用32Ω的电阻，声音就会有阻塞，不过对于有耳机输出的一些声卡就不会有这个问题。综合考虑，最后采用了820Ω的电阻。 实际制作时可以直接采用实验板，有条件的采用印制电路板更好。采

用TDA2822M制作MP3有源音箱,标签：电子制作网,http://www.88dzw.com
    图1所示的放大器是针对MP3播放器的，所以7脚的输入电阻选用了820Ω，而不是典型的10kΩ，因为MP3播放器的输出负载一般是32Ω的耳机，虽然采用为32Ω的电阻可能比较好，不过这样MP3播放器就会比较费电，而且这个功放就很难使用其他音源了。试验中，采用820Ω的电阻，这个放大器可以很好的与笔者电脑声卡的线路输出配合，如果采用32Ω的电阻，声音就会有阻塞，不过对于有耳机输出的一些声卡就不会有这个问题。综合考虑，最后采用了820Ω的电阻。
    实际制作时可以直接采用实验板，有条件的采用印制电路板更好。采用自制印制电路板时由于元器件比较少，可以不用钻孔，将元器件直接焊接在铜箔面，即所谓的“壅根焊”。阻容元件将引脚适当剪短，TDA2822M沿下沿剪齐，平放好焊接即可。
    如果有条件，图1中5脚的电容C2最好采用CBB电容，可以改善音质。实际试听中可以试着把1、3脚的电阻R2、R3和电容C4、C5去掉，如果听感没有区别，功放也不自激，也是可以的。直观的判断方法是：自激时，IC温度相比之下有很大提高。

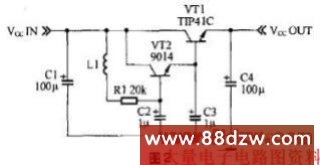

    由于TDA2822M的供电范围很宽，音质很好，这个放大器完全可以用于电脑多媒体功放，听感上不亚于一两百元的产品，这时如果觉得电池供电没有必要，可以采用单独的变压器供电，6V～9V的都可以用，也可以从电脑取电。使用变压器供电时，可以采用常见的有源滤波电路或者采用三端稳压器，以提高信噪比，这里推荐一种比较有特色的，如图2所示。该电路与我们通常见到的电子滤波电路不同的地方主要是在三极管的基极加入了电感线圈，从而达到用小功率、小感量的电感来达到理想的滤波效果。该电路可以很好地滤除工频电源中的交流声。

    图2中的VT1也可以采用2SC3074、2SD1409 2SD882等2A以上的中功率管。VT1、VT2基极的电容C2、C3采用近似容量的CBB电容，效果会更好。电感L1可以自制，用Φ0.15mm左右的漆包线在100kΩ的电阻上乱绕200匝即可，也可以用收音机上中周的一个绕组代替，也可以采用330 uH以上的色码电感。
    如果从电脑取电，可以从USB，也町以直接从主机中引出12V，现在有些电脑电源带有供液晶显示器用的12V电源接口，更是方便。如果从USB取电，要注意占用一个独立的USB口，不要和其他USB设备共用。TDA2822M采用5V供电时的工作电流只有200mA～300mA，只要主板质量合格，不会有什么问题。
    虽然电脑电源是开关电源，几乎没有100Hz的工频干扰，但电脑中的高频干扰杂波很多，所以无论采用12V还是USB的5V，最好加入合适的滤波电路，图3是一个参考电路。

    图3中，L1、L2在高频磁棒上用Φ0.5mm以上的漆包线平绕10圈左右即可，L3在高频磁环上用Φ0.5mm以上的漆包线双线并绕15圈左右即可。

二．其他几种集成功放
    如果你觉得TDA2822M太老了，不够新潮，也可以采用各公司新推出的针对平板显示设备(平板显示器、平板电视机等)和笔记本电脑的音频集成电路来打造MP3有源音箱。
    这些器件多采用4.5V～5.5V供电，用集成的桥接方式(BTL)向低至3Ω的负载提供1W以上的功率，有的还集成耳机放大器，针对近声场模式，大多具有很高的电源纹波抑制能力和共模噪声抑制能力，有的还具备比较高的射频噪声抑制能力，以避免听音乐时如果有手机来电会昕到烦人的“喀嚓声”。这里笔者举几个做过简单实验的例子，供参考。
