无线电遥控电路,标签:电子制作网,http://www.88dzw.com图3是另一种超再生接收电路。解调信号是从三极管集电极负载电阻R2取得,再经R4、C6滤除超再生接收器所特有的超噪声,后经C7输出,该电路接收灵敏度较前者略低。

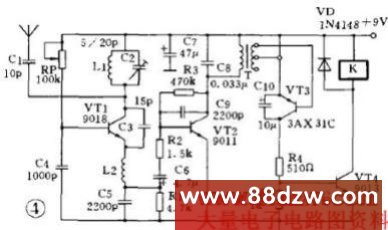

图4所示电路是与无线电遥控发射器中图5配套的接收器,VT1构成超再生检波器,当按下发射器发射按钮时,它就接收到来自发射器的电信号,解调后的音频信号由C6输出送至VT2放大后,经T送至VT3的发射结,VT3偏压直接来自T次级线圈的音频信号,该信号经VT3发射结整流后达到0.25V左右,使锗三极管VT3获得正偏置而导通,集电极电流在R5上的电压降作为VT4的基极偏压,VT4也导通,继电器K得电吸合。松开发射器按钮,电路回复到静态,K失电释放。由上面分析可知,只有按下发射按钮,K才吸合,松开发射按钮,K即释放。
如果我们将继电器K改换成ZS-01FS型新型自锁继电器,情况就不一样了。自锁继电器是一种静态不耗电的双稳态继电器,它靠自身特殊结构可完成动作记忆、触点自锁功能 即继电器每通电一次,其状态即被锁定,即使断电,状态也不会变化一再次通电,状态翻转又自锁 所以采用这种继电器后,原来触点打开时, 按一下发射按钮,触点即闭合, 被控电器通电工作;如果再按一下发射按钮,触点又打开,被控电器停止工作。
L1要求同无线电遥控发射器图5电路中的L2,但不需要抽头。L2要求同无线电遥控发射器图5电路中的L1。T可用普通晶体管收音机里的小型输入变压器。

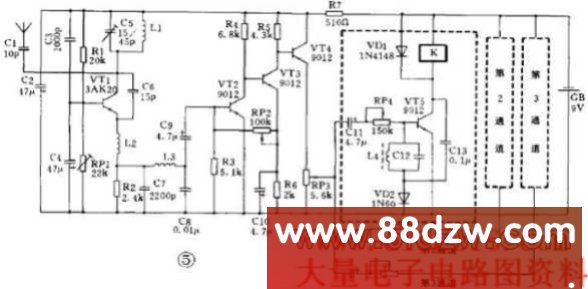

图5是与无线电遥控发射器图6配套的多通道无线电遥控接收器。VT1构成超再生检波器,VT2~VT4组成音频放大器,VT5则构成选频放大器,有多少个通道就要有多少个选频放大器,图中只画了一个,其他按虚线框依次添加即可。现主要介绍选频放大器的工作过程:L4与C12组成选频回路,其谐振频率应与发射器调制的音频频率相一致,当输入陔放大器的解调音频信号等于其选频频率时,该同路呈现最大阻抗,此信号顺利送至VT5基极进行放大,并由集电极输出又经电容C13反馈到接在基极回路里的二极管VD2上进行来复检波,其正半周经VD2入地,负半周使VT5基极电流加强,从而使集电极电流加大,最终使继电器K吸合。选好每个通道里选频回路的电感、电容值,当按下发射器任一通道发射按钮时,就能使对应通道里的选频放大器导通,使继电器吸合。
L4用Φ0.09漆包线在MX-2000、Φ10×Φ6×5锰锌铁氧体磁环上绕制,匝数与选频频率及选配电容C12有关,详见下表。
通道 | 谐振频率(Hz) | L4电感量(mH) | C12 uF | L4绕制匝数 |
1 | 1080 | 203 | 0.112 | 457 |
2 | 1610 | 137 | 0.069 | 370 |
3 | 2400 | 100 | 0.044 | 316 |
