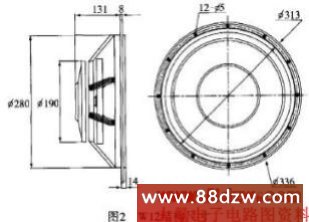

W12低音单元的几个主要相关参数是：额定阻抗8Ω；谐振频率(fo)28 Hz； 额定功率150 W(最大300w)； 灵敏度(2.83V，1m)90 dB；总Q值0.42；振动质量89.7 g；等效容积(Vas)156 L。图2是它的结构尺寸图。

    选定单元后，应当考虑推动这个低音单元的功率大小，为了很好地控制低音单元的运动，笔者认为功率放大器输出的功率不宜小于低音单元的150 W 额定功率，但也不宜大于它的最大300W 输入功率，因此所用的功率放大器输出功率应在200 W(8Ω)左右。对于一般几十平方米听音室而言，如果设计合理，这个功率已足够。
    超重低音音箱用的功率放大器不仅要有大推动力，同时其瞬态失真要小、反应速度要快。这里采用的恒流功放驱动，是用线性元件把流过扬声器音圈的电流取样反馈到功放输入端，使放大器以固定电流方式驱动负载，这样就很好地解决功放内非线性失真或瞬态失真不能兼顾的问题。
    使用恒流功放驱动还有不少好处，首先，输到扬声器音圈的电流不受扬声器阻抗的影响，因而简化了保护，提高了可靠性；其次是反馈取样电压与流过扬声器音圈的电流成线性关系，不存在相位差，减少了功放内部的瞬态失真，系统的瞬态失真指标取决于扬声器的瞬态特性；其 是用输出负载特性的功放驱动阻抗随频率变化的负载，会增强声音的力度和解析力，反应速度也快。图3就是超重低音箱用的主动伺服式功率放大器。它是专门根据W12低音单元的相关参数作了取样设计。该线路可输出200 W左右的RMS功率，为上下对称分别采用负反馈恒流设计，这种线路的特点是负反馈分别加在输入级晶体管的发射极上，与各自的偏置电路组合成独立的上下对称线路，优点是前级的发射级不易混入噪声，功放有很高的信噪比。
    伺服均衡相位、音量控制线路的设计特点是从音源或前级输出的信号经L，R输入送到运算放大IC1A的输入端，开关K1和IC1B就是用来控制信号的正反相，使之与主音箱有更正确的相位匹配。由三联波段开关K2和IC1C构成的线路是以巴特沃斯三阶低通滤波器组成的约40 Hz，55 Hz，75 Hz，100 Hz共4个低频输入截止点。
电路图" src="/pd_dianzi/UploadPic/2010-11/20101121222654569.jpg" width="631" border="0" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
图3 起重低音音箱用的主动伺服式功率放大器

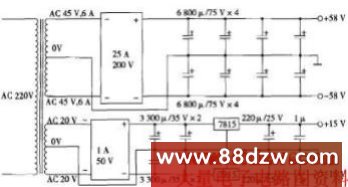

    图4是主动伺服式功率放大器所用的电源图。发烧友都知道，好的功放在电源上下的功夫并不比线路少，为了取得更出色的音效，该机采用了一个约650 w 的R型优质变压器，R型变压器的漏磁和效率比常见的环型或EI型变压器要好，温升低，放在使用环境相对复杂的超重低音箱内部明显比环型或EI型变压器有优势。

    该机的前后处理线路各有自己独立电源供应，绕组是分开的，其中，控制线路的供电采用三端稳压处理后输出正负15V的电源供电给IC1和IC2，后级功放为了减少电源内阻，用4对中等容量滤波电容并联输出，以得到更快的反应速度。为了进一步减少箱内磁场的互相干扰，整个主动伺服式功率放大器装在一个30 cm×35 cm×9.5 cm的厚铝金属机箱内，其中散热器是装在箱体的外表，以利于散热。
