二．器件和制作
    有关电阻和电容的电气规格要求已在图l中标明，未标明的电阻均选用3w的氧化膜电阻，3w以上的均为珐琅电阻。电源变压器各绕组的要求也已在图l中注明。输出变压器和滤波扼流圈均已注明型号，它们均为日本平田电机制作所的产品，国内不易购得，为此列出它们的主要规格。
(1)输出变压器：额定输出功率40w，一次侧阻抗3．5kΩ，一次侧直流电阻约66Ω，一次侧电感最小20H(最大26H)，允许Dc电流1 7 0mA，频率响应20Hz～100kHz／-2dB(测试条件输入4V，rp=Zp)。
(2)扼流圈：电感量15H，直流电阻165Ω，额定电流150mA(允许电流200mA)。仿制时可根据上述规格选用相近的产品或按上述要求委托加工定制。

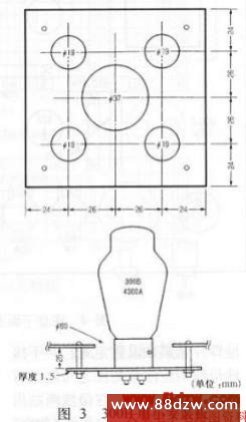

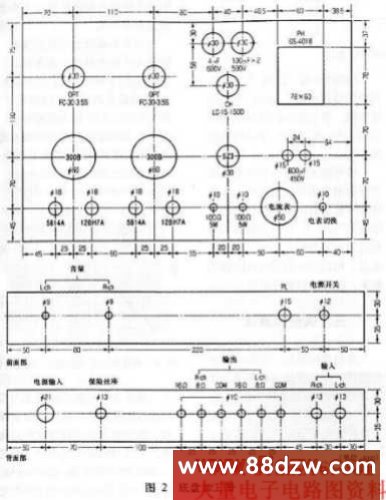

    图2为底盘及其前、后部加工图，可采用2．0mm厚的铝板制作比较方便。当然，具体加工前应采购齐所有器件，再根据使用器件的实际尺寸进行适当修改加工尺寸。为了有利300B良好散热，特意为它加工了一块小的安装板，加工尺寸如图3所示，板厚为1．5mm铝板，300B及其安装方式已在图中表示得很清楚。

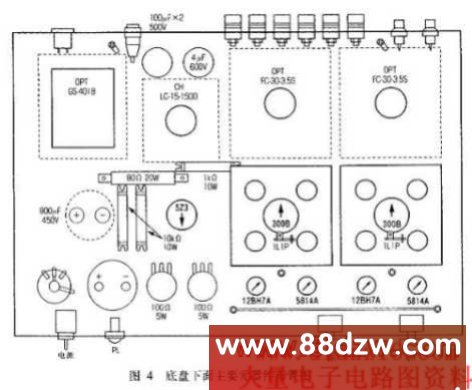

    图4为底盘下面主要元器件的布置图。各管管座要注意安装方向，图4中用小箭头来表示。对于300B和523，箭头所指方向是管子灯丝的方向，即为管脚l和4之间的方向。对于5 8l 4A和12BH7A，小箭头所指方向为管脚l和9之间的方向。底盘上安装了两处接地点，一为“信号接地点”，安排在信号输入端子处；另一为“电源接地点”，安排在电源变压器处，都在图4中有所图示。另外，在靠近5814A和12BH7A 4个电子管处，安排了一根长的接地母线(可用1．5mm裸铜线)。应注意的是，上述两处接地点应与底盘保证可靠的电气接触，一般应把该处地盘仔细清除污垢，然后用螺丝把接地焊片紧紧加以固定死。对于接地母线则应注意勿使之与底盘有电气接触。一般应在母线两端用与底盘绝缘的端子把母线“架空”起来。由于接地母线是“信号”地，所以接地母线需另用导线单独接到“信号”接地点的焊片上去。

    300B的栅极电阻(100kΩ)一端焊接在管座栅极焊片上，另一端焊接到固定在管座处的支架lLlP上，然后用导线再接到接地母线上。12BH7A与300B之间的耦合电容(1μ／400V)则直接跨接在两管相应的管脚上，由于该电容体积较大，要用金属片绕合后予以固定起来(注意与底盘绝缘)。
    300B屏极至输出变压器之间距离较远，最好用1．5mm以上塑料硬线加以连接比较美观牢固。电源部分各元件的接地端子，电源变压器高压绕组中心抽头等，可用1．2ram多股软线分别接到“电源接地点”。输出变压器二次侧，直流高压部分的接线均用1．2mm多股软线连接。其他部分的接线可视情况用0．5～0．75mm多股软线连接。信号输入端子与音量电位器之间照例采用屏蔽线连接，屏蔽线的屏蔽层则应单独接到“信号接地点”端子上，并注意外露的屏蔽层勿与底盘相互接触。配线完成后，相同方向的引线可以捆扎起来，这样显得整齐美观。

三．调整和测试
    说到本机调整，实际上由于电路简洁、工作状态均由设计保证，因此只要安装无误，几乎无需调整。如果觉得增益较高，只要稍调整两级电压放大级之间的负反馈电阻(680kΩ)即可。不过，安装完成并通电之后，照例要测试一下各管电压。从图中实测电压看，除左右声道的输入级略有不同外，其余各管的电压左右声道完全相同。接着，根据所测电压可以计算一下各管的实际功耗(管压降×静态电流)。
