温度—频率转换电路

[09-13 21:15:12]   来源:http://www.88dzw.com  电子制作   阅读:8432

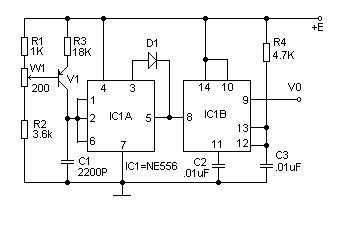

文章摘要: 此电路(见附图)使用一个PNP三极管V1作为温度传感器,双定时器556(IC1)作为频率转换。V1的输出电流对电容V1充电,当C1上电达到+E的2/3时,IC1A输出变为低电平,C1迅速放电。由于D1的钳位作用,直到C1两端电压接近零时,IC1A输出恢复为高电平,C1重新充电。IC1A的恢复时间小于1uS,其输出为占空比为1的矩形波。IC1A的输出触发单稳触发器IC1B,从而获得脉冲宽度恒定、重复频率与温度成正比的矩形脉冲输出V0。 当温度从0℃到100℃时,输出V0的频率变化范围为3.4 KHz -5KHz,线性误差小于±0.5℃。 图中IC1

温度—频率转换电路,标签:电子制作网,http://www.88dzw.com

        此电路(见附图)使用一个PNP三极管V1作为温度传感器,双定时器556(IC1)作为频率转换。V1的输出电流对电容V1充电,当C1上电达到+E的2/3时,IC1A输出变为低电平,C1迅速放电。由于D1的钳位作用,直到C1两端电压接近零时,IC1A输出恢复为高电平,C1重新充电。IC1A的恢复时间小于1uS,其输出为占空比为1的矩形波。IC1A的输出触发单稳触发器IC1B,从而获得脉冲宽度恒定、重复频率与温度成正比的矩形脉冲输出V0。



    当温度从0℃到100℃时,输出V0的频率变化范围为3.4 KHz -5KHz,线性误差小于±0.5℃。

    图中IC1可以用LM556、NE556等,D1使用2AK型二极管,V1型号不限,只要是PNP型硅管均可。+E=+5-+12V。
