用7136制作LCD数显温度计

文章摘要： ICL7136主要用于电压测量的模/数转换器。可将模拟电压量转成数字量显示出来。该集成电路需配40脚的插座。 液晶显示器(SP521PR) SP521PR属于TN系列液晶显示屏系列。它最高位“1”。它不能工作在直流电压下。然而，当在各端子与地之间加上5伏的电压时，此时每个字段颜色会改变成黑色。用这种方法可以检测液晶显示屏各字段是否正常。 注意：当用此法检测液晶显示屏时，必需用一个10K左右的电阻串联在电路中，以防止电源短路的大电流而损坏液晶显示屏。 下面是SP521PR的一些规格参数： 1）数字高度：12.7 mm 2）最

用7136制作LCD数显温度计,标签：电子制作网,http://www.88dzw.com


    ICL7136主要用于电压测量的模/数转换器。可将模拟电压量转成数字量显示出来。该集成电路需配40脚的插座。

--------------------------------------------------------------------------------

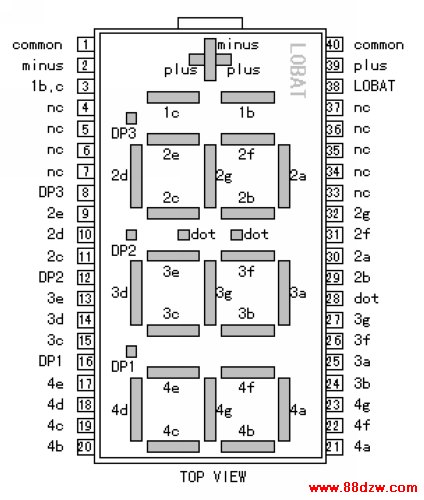

液晶显示器(SP521PR)



    SP521PR属于TN系列液晶显示屏系列。它最高位“1”。它不能工作在直流电压下。然而，当在各端子与地之间加上5伏的电压时，此时每个字段颜色会改变成黑色。用这种方法可以检测液晶显示屏各字段是否正常。
    注意：当用此法检测液晶显示屏时，必需用一个10K左右的电阻串联在电路中，以防止电源短路的大电流而损坏液晶显示屏。
    下面是SP521PR的一些规格参数：
    1）数字高度：12.7 mm
     2）最高使用电压：10 V
     3）工作温度：-10 to 55°C
     4）储藏温度：-20 to 60°C

--------------------------------------------------------------------------------

温度传感器二极管(1S1588)


    图示是用做温度传感器的温度探头。它是一种开关二极管。基本上，硅材料的二极管都可用于温度检测探头。
    但是，但铸模型的二极管不适合用于温度检测，因为它对温度变化反应迟钝。
    三极管可以替代二极管做温度探头。三极管将基极和集电极短接，作为二极管的正极，用三极管的发射极作为二极管的负极。这个在ICL7136的资料中有介绍，网友可以参考使用。当用三极管做温度传感器时，注意选择带有金属外壳的三极管。温度探头的连线必须用屏蔽线。
    温度探头制作时应注意绝缘、导热充分和耐用。

--------------------------------------------------------------------------------

电位器

    这两个电位器被用来调整零点和标度调整。为保证调整精度，建议采用精密多圈电阻。

性能测试

   将该温度计的二极管温度传感器至于冰水混合物中，调节VR2是LCD显示为0°C。同样，将温度传感器至于标准大气压下沸腾的开水中，调节VR1使LCD显示100°C。

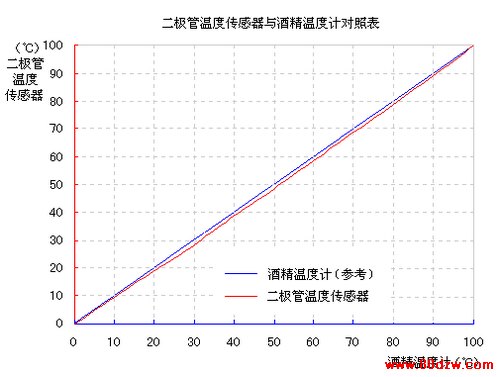

    下面显示了以酒精温度计为参考的“二极管温度传感器与温度传感器对比曲线图”。基本上，硅二极管的正向电压降（- 2mV/°C）会随不同的二极管稍有区别，所以其变化曲线不会完全是一条直线。

    当校准好0°C 到100°C的温度点后，可以用酒精温度计进行参考比较各点温度。从LCD显示的温度值来看，稍许低于用酒精温度计测出来的值。在下图中，两种温度值在30°C到80°C段区别最大，最大值为1.5°C。
