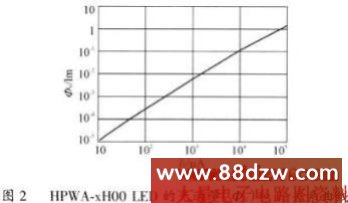

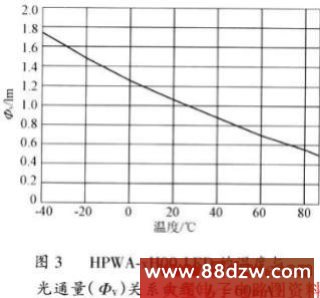

　　图3是HPWA-xH00 LED的温度与光通量(φV)关系曲线，由图3可知光通量与温度成反比，85℃时的光通量是25℃时的一半，而一40℃时光输出是25℃时的1．8倍。温度的变化对LFD的波长也有一定的影响，因此，良好的散热是LED保持恒定亮度的保证。



3 超高亮LED的驱动电路
　　由于受到LED功率水平的限制，通常需同时驱动多个LED以满足亮度需求，因此，需要专门的驱动电路来点亮LED。下面简要介绍LED驱动的主要电路。


3．1 电阻限流电路

　　如图4所示，电阻限流驱动电路是最简单的驱动电路，限流电阻按式(1)计算。



式中：Vin为电路的输入电压：
VF为IED的正向电流；
VF为LED在正向电流为，IF时的压降；
VD为防反二极管的压降(可选)；
y为每串LED的数目；
x为并联LED的串数。
由图1可得LED的线性化数学模型为

式中：Vo为单个LED的开通压降；
Rs为单个LED的线性化等效串联电阻。
则式(1)限流电阻的计算可写为

当电阻选定后，电阻限流电路的IF与VF的关系为

　　由式(4)可知电阻限流电路简单，但是，在输入电压波动时，通过LED的电流也会跟随变化，因此调节性能差。另外，由于电阻R的接人损失的功率为xRIF，因此效率低。
