脚电压为6V，其正向和反向电阻分别为8.5kΩ和9.5kΩ；U2(TDA1301)、脚电压为2．5V，电阻为6kΩ。还可检测循迹线圈的电阻值来判断，正常为8Ω左右。另外，进给电机的驱动电路U4(TDA7073A)也不能忽视。

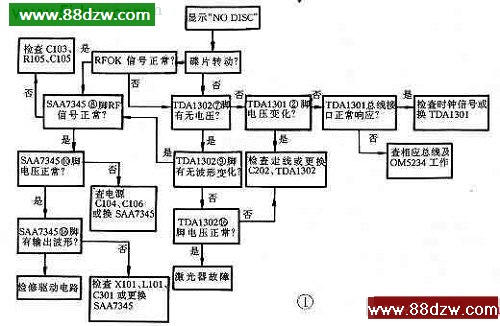

　　总之，对于激光头和伺服系统的检修，主要采用以上方法进行，但也不是一成不变的，要视具体情况而定。除上述以外，如果怀疑激光二极管老化，还可以试调激光头上功率调整电阻来判断(适当增加激光管工作电流以增大发射功率)。一般是向顺时钟方向稍微调节一点，若此时能恢复读盘，可证实激光二极管老化。调节时应注意幅度宜小(比如飞利浦机心的VR阻值设定为1.2kΩ，调到800Ω即可，如果调整至阻值500Ω才能工作，表明激光管老化严重，已到终结状态)。这是“治标”之法，尽管可使用一段时间，但终究要更换激光头。检修“不读盘”故障，可按图1的流程进行，图中以碟片能否转动为中心概括出检修逻辑，可供参考。

三、故障检修实例

　　〔例1〕故障现象松立S-6003C型VCD机，开机三碟托盘能有节奏转动，数秒钟后显示“NODISC”，有无碟片均一样，且碟片不转动。

　　分析与检修这是不能读盘的典型故障特征。使托盘能转动，表明检索电路在工作，因搜索不到碟片的反射信号而自动停机。到底问题出在聚焦、循迹、进给伺服电路，还是出在激光头本身呢?需要进行检查验证。

　　用户反映该机约一个月前时而出现不读盘(无曲目显示)，若反复开启电源开关能恢复正常，曾用电吹风吹入热风也能播放，但后来再也无法工作了。由此说明故障为渐变性，即逐渐变坏，初步判断为激光二极管衰老。为了进一步查证，开启机器罩盖并卸下夹持器观察激光头的工作情况，在开启电源瞬间激光头向内有平行移动动作，且在托盘旋转至某碟位置时(不放碟片)，物镜上下抖动2～3次，表明聚焦、进给、循迹伺服系统及微处理器均正常，最大可能是激光管衰老。将机器置于暗处，开启电源再观察，在物镜抖动期间并无红色散光发出，表明激光管老化无疑。将机心从机器上拆下，试调激光头可调电阻VR(调至620Ω)，装好机心电路板试机，机器恢复正常，但播放几日后故障依旧，且再调整无效，判定激光头老化严重而无法再使用。将其换新(L1210型)，机器工作正常。

　　〔例2〕故障现象万利达VCP-N30型VCD机，放入碟片后无法播放，显示“NODISC”。

　　分析与检修开盖观察发现物镜在刚开机时只能作短时小幅度抖动(正常机则作上下大幅度三次抖动)，于是怀疑聚焦检测电路有故障。该类MKH612机心(又称L1210机心)与其他机心有所区别，主要是聚焦检测电路(简称FOK)没有集成在伺服处理集成电路TDA1302之中，而是由一个单独的分立元件电路所组成，如图2所示。

　　从RF放大器(TDA1302)⑩脚输出的射频(RF)信号，经C501耦合进入T501组成的高频信号交流放大器放大，再经C502耦合至T502作限幅放大，然后经过D502、C503、R507组成的包络检波电路检出其峰值电平，将包络电平送至T503基极而使之导通，微处理器便由高电平变为低电平，发出指令给主导驱动电路接通主轴电机，同时给显示电路指令显示曲目。若该电路出现故障，会使RF失落或RF幅度下降，导致无法读盘而显示“NODISC”。
