 （5）电源管理
 本机待机时除主芯片U5（GM5221）及其外围部分电路保持工作状态外，其他部分电路的电源均需切断以降低功耗，本机是通过两个双P沟道的MOS管集成电路来进行电源控制的。DPWR（＃69）来控制主板上的U12(IRF7314)，待机时DPWR（＃69）为低电平，从而将给解码板的5V，12V的切断。PPWR_PANEL_POWER（＃67）是控制U14，待机时为低电平，将给液晶屏供电的12V电压切断。通过上述控制，可以极大地降低功耗。
2 背光电源控制

本机背光驱动部分的开关是由U5(GM5221)的PBIAS_ON/OFF（＃68）来控制的。，当PBIAS_ON/OFF为高电平时，背光驱动部分处于工作状态，当信号变为低电平时，背光驱动部分将停止工作。
本机背光亮度调节电压是由U5(GM5221)的PWM0（＃98）输出的PWM信号来控制的。通过调节这个电压的大小，可以改变背光灯的发光强度。 （六）液晶屏
本机采用LG－PHILIPS 的电视专用液晶屏，左右视角176 度，上下视角176度，典型响应时间为25ms，背光源采用六根CCFL（冷阴极射线管）， 最大亮度可达450cd/㎡，最大对比度可达400:1。
三、机芯调试 （一）工厂调试 先按本机遥控器MUTE键，然后按压工厂遥控器M键，即可进入工厂菜单。各个调整的选项和其参考值见下表：

M 键进入工厂菜单

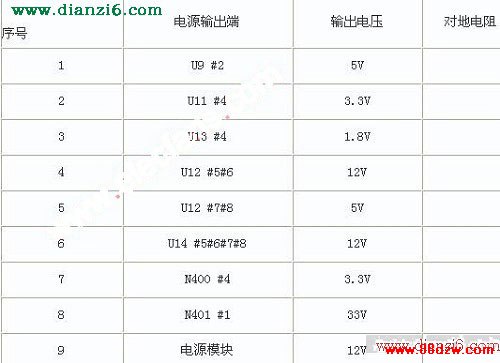

（二）指标要求 下表列出各电源输出端电压及对地电阻，供维修时参考：

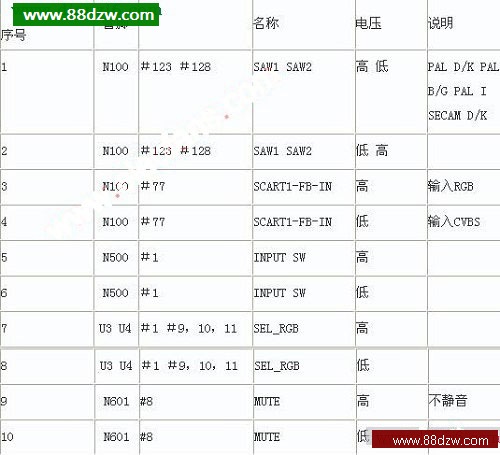

下表列出一些GPIO口典型值：

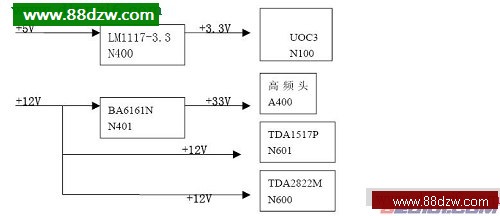

四、方框流程图（一）
