3．3　时钟控制设计
　　时钟中断设计是本系统的重点，系统每一部分功能几乎都围绕时钟进行，例如：制冷室内风机起动20秒后压缩机外风机才起动，温度到时，压缩机关机20秒后关风机，压缩机停机后三分钟才能再开；按键调温度，5秒停止按键后恢复，并显示温度，LED要闪烁。各种模式下，除了本身控制需要的时间要求外，还有许多为保护系统而设的时钟要求。经过对系统的仔细分析，设计方案主要从两个方面着手：

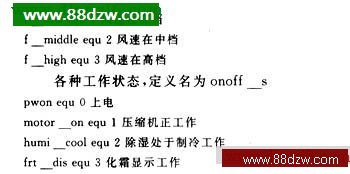

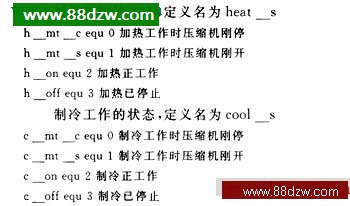

　　一是处理好各种状态，为此，为每种状态都定义状态标志如下：
    系统的四种切换模式定义状态，定义名为mode



　　上面列出了系统所定义的状态，正是有了这些状态的帮助，才方便了时间控制的处理。

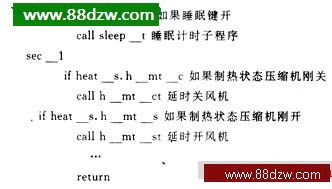

　　二是经分析，时钟的要求尽管多，但都为秒、分、时，所以就设计了一个真正的“时钟”，把“秒”的控制放在“秒”一段，“分”的放在“分”一段，“时”的放在“时”一段，结合上面的状态，使控制逻辑非常清晰。下面给出算法示意：
　　时钟中断服务程序
    Secs＋＋“秒”计数
If Secs<6
goto sec-1 如果不到1分钟，处理“秒”程序段
else
    {



　　以上程序是用汇编语言实现的，为了清晰及减少篇幅，这里改用算法描述来说明。
