相关元件PDF下载：

HY8010   HY8020   HY8040

         语音电路在电子玩具、家用电器等消费类电子产品领域的应用已经相当普遍。然而在工业自动化控制装置及相关产品中。由于受到产品机型种类繁多，但产量不大而且语音内容不尽相同等因素的制约，使得语音电路在这些领域的应用。一直得不到充分发挥。随着微电子技术的迅速发展。各种一次性可编程系列语音集成电路已经先后面世，它开创了少量多样化语音电路的新纪元。为各行各业最广泛地应用语音电路开发新产品提供了强有力的手段。

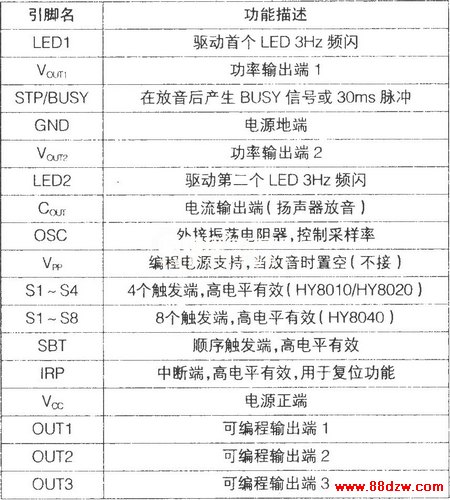

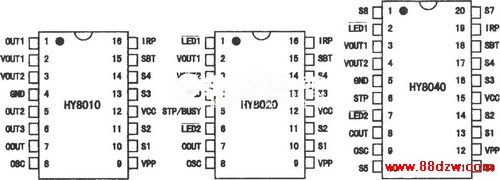

        HY8000A系列语音电路目前有HY8010、HY8020和HY8040三种型号。语音时间长度分别为10秒、20秒、  40秒。它们同属于自适应脉码调制语音合成技术的超大规模CMOS集成电路。HY8000系列电路内部由一次性可编程EPROM存储阵列、RC时钟振荡器、逻辑控制器、脉冲调制译码器、计时发生器、地址序列发生器、LED驱动器、电压驱动器、电流驱动器等电路单元组成。HY8000A避免了使用复杂的应用电路．HY8000A外部只需一只电阻．接上直流电源，电压输出端可以直接驱动蜂鸣器。电流输出端外接一只三极管。即可推动扬声器工作。HY8000A系列管脚及其功能图如图所示。

      HY8000A系列语音集成电路具有以下特点：

   1.采用2.4～6V直流单电源供电(最佳推荐工作电压4.5V)；       2.静态电流小于5uA(3.0V)，工作电流约为20mA；   3.电压输出端Vout1和Vout2，可以直接驱动蜂鸣器，语音质量可与扬声器输出相媲美。功耗十分低；   4.电流输出端C_OUT,允许使用廉价的NPN三极管驱动扬声器。无需复杂的滤波电路和扬声器推动电路：   5.带有自动除噪和自动省电功能；   6.外接发光二极管LED。在音频输出时可产生3Hz频闪指示；   7.电路外部接口多，可多片串联、并联或混联使用；BUSY信号用于CPU控制，可输出多段复杂语音；  8.语音放音结束后产生一令停止脉冲(STP)。可用于应答机和串联工作；    9.触发端及SBT触发端提供具有15ms的消颤。适CDS光电输入；   10.SBT端一次放出全部语音内容；中断功能(IRP)使语音立即终止。
