HY8010、HY8020电路典型工作原理图
[09-13 20:14:24] 来源:http://www.88dzw.com 音频电路图 阅读:8618次
文章摘要:相关元件PDF下载:HY8010 HY8020 图a是HY8010、HY8020电路典型工作原理图,电路外接三极管推动扬声器工作,输出功率在50mW以内。选择β≥150的9013等型号小功率三极管。SP选择8Ω阻抗、1/4W扬声器。图中的Rosc为外接振荡电阻,外接电阻调节采样频率。HY8010的Rosc电阻值在90kΩ~300kΩ之间选取, HY8020和HY8040的Rosc电阻值在470kΩ~2MΩ之间选取.改变电阻值可以改变其放音速度,使其达到正常要求。图b中直接驱动压电蜂鸣片电路(压电蜂鸣器谐振频率为1kHz)。主要应用于电子信函、语音贺卡等体积较小的产品上。
HY8010、HY8020电路典型工作原理图,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
HY8010 HY8020

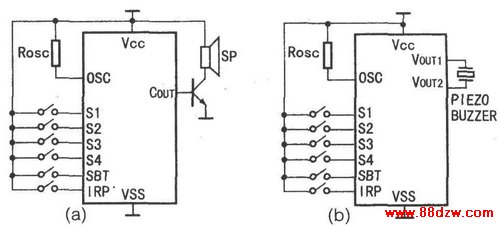

图a是HY8010、HY8020电路典型工作原理图,电路外接三极管推动扬声器工作,输出功率在50mW以内。选择β≥150的9013等型号小功率三极管。SP选择8Ω阻抗、1/4W扬声器。图中的Rosc为外接振荡电阻,外接电阻调节采样频率。HY8010的Rosc电阻值在90kΩ~300kΩ之间选取, HY8020和HY8040的Rosc电阻值在470kΩ~2MΩ之间选取.改变电阻值可以改变其放音速度,使其达到正常要求。图b中直接驱动压电蜂鸣片电路(压电蜂鸣器谐振频率为1kHz)。主要应用于电子信函、语音贺卡等体积较小的产品上。
