语音合成芯片TC8830AF和单片机的接口电路图
[09-13 20:14:51] 来源:http://www.88dzw.com 音频电路图 阅读:8970次
文章摘要:相关元件PDF下载:TC8830AF 74LS373 27040 TC8830AF和单片机的接口电路图下面是在直接模式下语音录制/再生的程序清单:其流程图如下所示: 直接方式下的再生流程框图 直接方式下的录制流程式框图 标记索引方式下的再生流程框图标记索引方式下的录制流程框图为了便于编排语音录、放的顺序,TC8830AF有读写SRAM数据的指令。按地址读、写数据的流程图如下图所示: SRAM数据读出流程框图
语音合成芯片TC8830AF和单片机的接口电路图,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
TC8830AF 74LS373 27040
TC8830AF和单片机的接口电路图

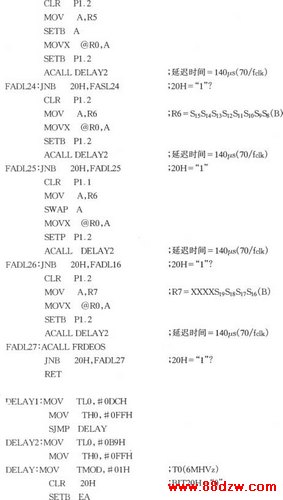

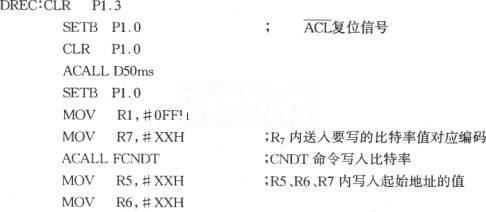

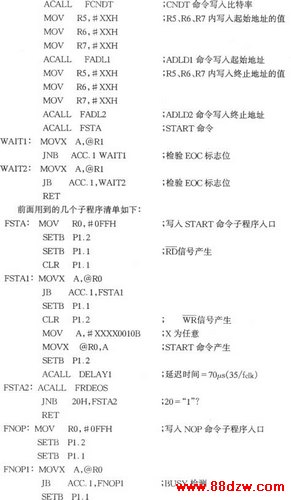

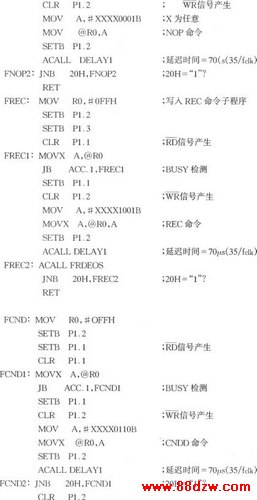

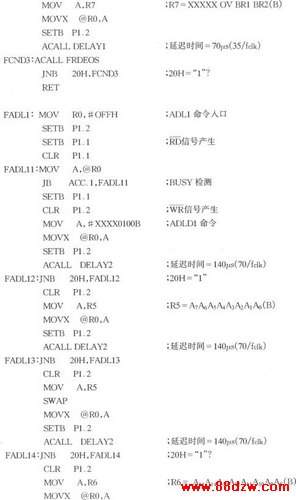

下面是在直接模式下语音录制/再生的程序清单:
其流程图如下所示:
直接方式下的再生流程框图

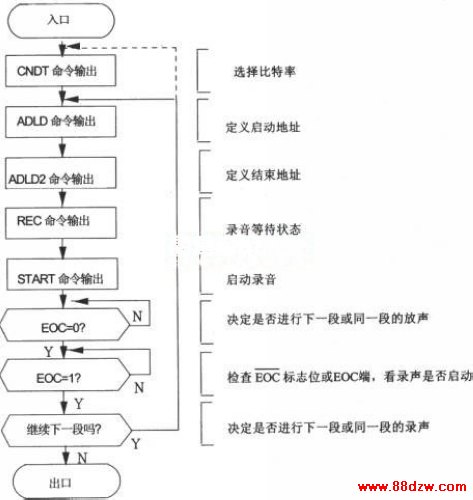

直接方式下的录制流程式框图

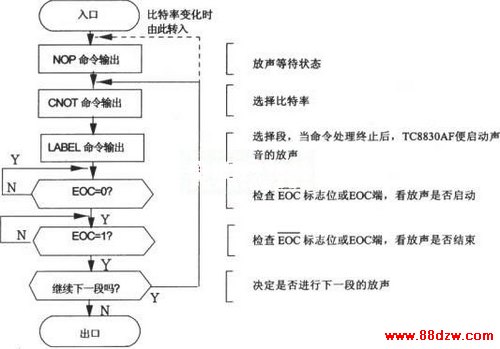

标记索引方式下的再生流程框图

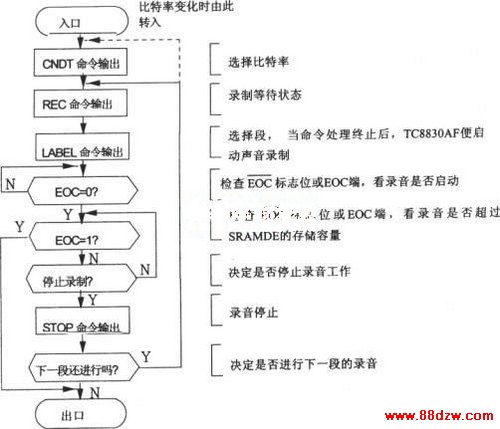

标记索引方式下的录制流程框图
为了便于编排语音录、放的顺序,TC8830AF有读写SRAM数据的指令。按地址读、写数据的流程图如下图所示:
SRAM数据读出流程框图
