语音合成芯片UM93520A／B应用电路图

文章摘要：相关元件PDF下载：UM93520A UM93520B 21256 LM324 UM93520A／B和UM5100、UM5101均为UMC(华联公司)的产品。基本特点：①低功耗(CMOS)工艺制作。②使用自适应增量(δ)调制(ADM)方式处理声音数据。③具有外接256k位DRAM接口的能力。UM93520A能外接一片256K位DRAM；UM935208则能外接二片256k位DRAM。UM93520芯片内部设置有动态RAM刷新电路。④采样速率可以选择，即：UM93520A有16kHz或22kHz二挡供选择；UM935208还能选择32kHz。⑤芯片内部有时钟振荡器，需外配3.57

语音合成芯片UM93520A／B应用电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

UM93520A   UM93520B   21256   LM324

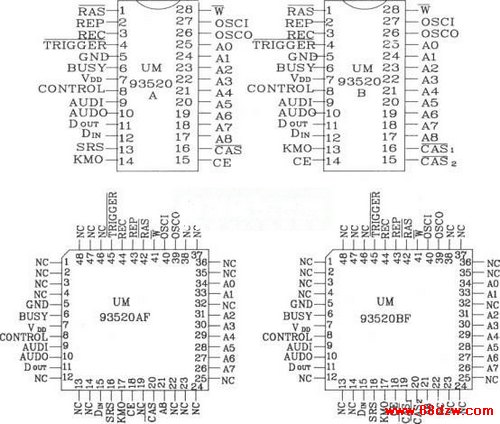

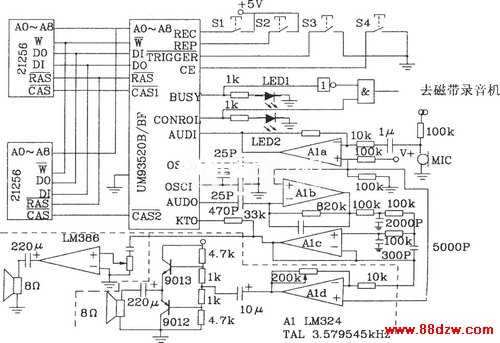

UM93520A／B和UM5100、UM5101均为UMC(华联公司)的产品。基本特点：①低功耗(CMOS)工艺制作。②使用自适应增量(δ)调制(ADM)方式处理声音数据。③具有外接256k位DRAM接口的能力。UM93520A能外接一片256K位DRAM；UM935208则能外接二片256k位DRAM。UM93520芯片内部设置有动态RAM刷新电路。④采样速率可以选择，即：UM93520A有16kHz或22kHz二挡供选择；UM935208还能选择32kHz。⑤芯片内部有时钟振荡器，需外配3.579 545MHz晶体。⑥单一+5V电源供电。UM93520的引脚排列如下图所示：               UM93520引脚排列图上图为UM93520的应用电路。图中，UM93520外接了两256K位的DRAM21256，四个按键开关的功能是：S1为录音按钮，S2为放音按钮，S3为通知/录凌晨状态开关，S4为复位按钮。
