语音合成芯片YYH40应用电路图

文章摘要：相关元件PDF下载：YYH40 41256 LM324 LM386 基本特点： ①采用自适应增量(8)调制(ADM)方式。 ②YYH40的寻址能力512k位。 ③外接存储器可选择一片或二片DRAM。 ④采样频率为8～32 kbps。 ⑤单电源供电，电源电压为+5v。 ⑥可直接与电话线相连，驱动磁带录音机作为电话留言记录。 ⑦28脚双列直插封装。YY1140引脚图如下图所示：YYH40引脚图 YYH40应用电路

语音合成芯片YYH40应用电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

YYH40   41256   LM324   LM386

基本特点：

   ①采用自适应增量(8)调制(ADM)方式。

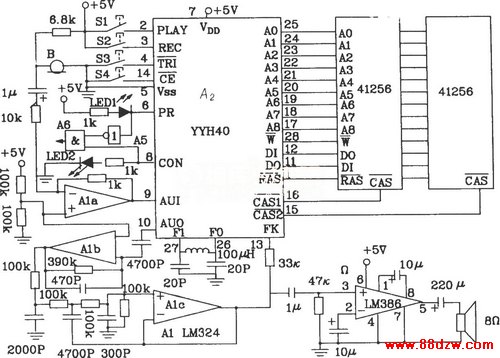

    ②YYH40的寻址能力512k位。    ③外接存储器可选择一片或二片DRAM。    ④采样频率为8～32 kbps。    ⑤单电源供电，电源电压为+5v。    ⑥可直接与电话线相连，驱动磁带录音机作为电话留言记录。   ⑦28脚双列直插封装。YY1140引脚图如下图所示：YYH40引脚图          YYH40应用电路
