图3-10 密码锁的主程序流程图

中断服务程序主要完成三种定时的计时工作，包括①按键之后启动的待机计时，当待机超过5s则清除已输入的内容。②密码输入正确之后的计时，4s之后清除开锁驱动信号与已开锁指示信号。 ③密码输入错误3次的计时，计时15s,在则15s内无法再次输入密码，15秒过后清除所有报警与指示。中断服务程序流程图如图3-11所示。

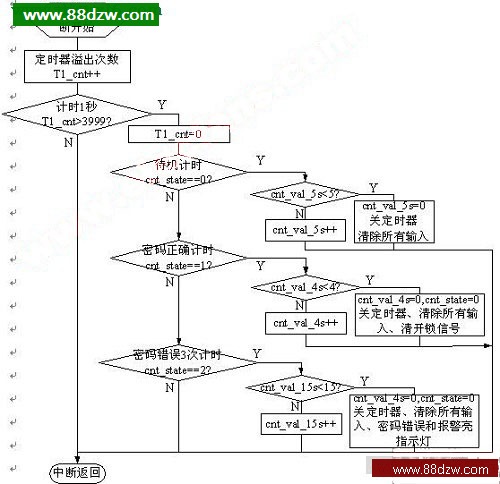

图3-11 密码锁中断服务程序流程图
 单片机资源的分配与变量的定义：
 密码的输入与判断需要定义4个变量。原始密码存储在数组init_val[6]中。键盘输入的密码存储在数据show_val[6]中，变量 key_index的值表示当前按键是六位密码中的哪一位，每输入一个密码数字该变量增一。密码输入错误的次数暂存在变量error_num中。
 计时功能需要5个变量。模式变量cnt_state存储计时属于什么状态，0表示待机计时，1表示密码正确的计时，2表示密码错误3次的计时。三个变量（cnt_val_15s,cnt_val_5s, cnt_val_4s）分别实现待机、密码正确和密码错误3次后的计时工作。定时器T1每250ms产生一次中断，变量T1_cnt记录定时器溢出中断的次数，当记录到4000时表示计时1秒。
（4）设计系统软件调试方案、硬件调试方案及软硬件联合调试方案
     软件调试方案：伟福软件中，在“文件\新建文件”中，新建C语言源程序文件，编写相应的程序。在“文件\新建项目”的菜单中，新建项目并将C语言源程序文件包括在项目文件中。
 在 “项目\编译”菜单中将C源文件编译，检查语法错误及逻辑错误。在编译成功后，产生以 “*.hex”和“*.bin” 后缀的目标文件。
硬件调试方案：在设计平台中，将单片机的P1.0-P1.7分别与8个独立式键盘通过插线连接起来，将P3.0-P3.3分别与4个发光二极管连接起来，P3.4与蜂鸣器的输入连接起来。
在伟福中将程序文件编译成目标文件后，将下载线安装在实验平台的下载线接口上，运行“MCU下载程序”，选择相应的flash 数据文件，点击“编程”按钮，将程序文件下载到单片机的Flash中。
然后，上电重新启动单片机，检查所编写的程序是否达到题目的要求，是否全面完整地完成试题的内容。

3.3.2 程序设计
//晶振11.0592MHz，T1每250微秒中断，按键P1.0-P1.7，发光二极管接P3.0-P3.3，p3.4
/*变量的定义:
  show_val[6]: 显示的值
  init_val[6]:   密码初始值
  key_val:     返回按键的值 255-表示无按键按下
  key_index:   当前按键是哪一位密码
  T1_cnt:      定时器计数溢出数
  cnt_val_15s:  报警计时的数值
  cnt_val_5s:   待机时间计时
  cnt_val_4s:   输入正确，等待4秒清除开锁信号
  cnt_state:     计时状态
  error_num:    错误次数
  led_seg_code：数码管7段码
*/
#include "reg51.h"
/*说明key0=P1^0; key1=P1^1;key2=P1^2; key3=P1^3;key4=P1^4;key5=P1^5;enter=P1^6;esc=P1^7;*/
sbit     relay_open=P3^0;  //电磁锁开锁驱动
sbit     pw_error=P3^1;    //密码错误信号
sbit     alarm_out=P3^2;   //报警输出
sbit     open_lock=P3^3;   //已开锁指示信号
sbit     audio_out=P3^4;   //有源蜂鸣器
unsigned char data cnt_val_15s,cnt_val_5s,cnt_val_4s,cnt_state;
unsigned int  data T1_cnt;
unsigned char data key_val,key_index,key_val_old;
unsigned char data state_val,error_num;
