　　3单片机程序设计

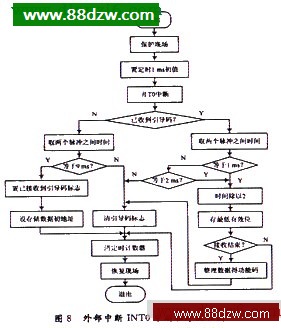

　　单片机程序主要解决的问题就是如何对接收到的9021型红外遥控器所发射的信号进行解码，编码脉冲信号是由引导码、用户码、和功能码等部分组成，我们只对获取其功能码过程进行分析。在单片机设置中，将单片机AT89C51内部定时器/计数器T0设为定时方式1，定时时间为1 ms；设外部中断INT0为下降沿中断触发方式，由于在接收时将编码脉冲信号进行反相，因此，每当INT0外管脚信号下降沿到来时，外部中断INT0发生中断，启动定时器T0，定时器每次中断定时时间为1 ms并累加到定时计数器中，在下一次外部中断INT0发生中断时读取定时计数器中的时间，通过对两个脉冲之间的定时时间的分析来对遥控器功能码进行解码。图6、图7和图8分别给出解码器主程序、定时器T0中断程序和外部中断INT0中断程序的流程图。

　　4结 语

　　生产即时显示系统面向生产现场，对生产效率进行量化管理，目前在发达国家和国内一些外资企业已经得到广泛的应用。他通过即时显示生产中的定额任务量、生产目标以及当前时刻实际完成的生产数量，可以使生产情况一目了然，提高了生产效率。此显示系统一般都安放在生产线上方，工作人员需要经常对显示系统进行操作，设定和修改数据，用红外遥控器对生产即时显示系统进行不接触的参数设定，可以使操作灵活方便，抗干扰强。
