MCS-51单片机P0口扩展技术研究,标签:单片机开发,单片机原理,单片机教程,http://www.88dzw.com◇D0~D7为8位数据输入端;
◇Q0~Q7为8位数据输出端;
◇G为使能控制端;
◇CLK为时钟信号,上升沿锁存数据。
表1所列是该芯片的真值表。
2.2 应用74HC377芯片扩展输出接口

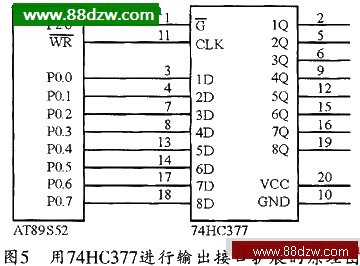

图5是利用74HC377进行输出接口扩展的电路连接图。图中,74HC377的G端与P2.6口相连,其地址是x0xxxxxxB,如果把“x”全置为1,则为1011 1111 1111 1111B,这样,0BFFFH就是该芯片的地址了。
由于MCS-51的WR是与74HC377的CLK端相连的,当WR信号由低变高时,数据总线上的数据为输出数据,而此时P2.6输出低电平,G有效,因此,数据就被锁存。其相关程序如下:
MOV DPTR,#0BFFFH
MOV A,#DATA
MOVX @DPTR,A
此外,利用74HC373芯片、74HC573芯片也可以进行P0口的扩展。
3 接口扩展实例
在实际的应用系统中,可能需要同时扩展多个I/O口,以满足应用系统的需要。而各个输入、输出扩展I/O芯片应通过74LS138进行“全地址”译码选通,从而分时复用数据总线DB (DataBus)。为了防止过渡干扰对译码选通逻辑造成的影响,单片机系统所用的外围芯片一般均设为双步选通方式,即除了配置译码选通端外,还应配置使能选通端。而74HC244芯片本身没有明显的片选和读/写控制端,设计时通常采用译码和读控制信号来同时控制74HC244的CS,从而有效地抑制输入/输出数据信息的过渡干扰。

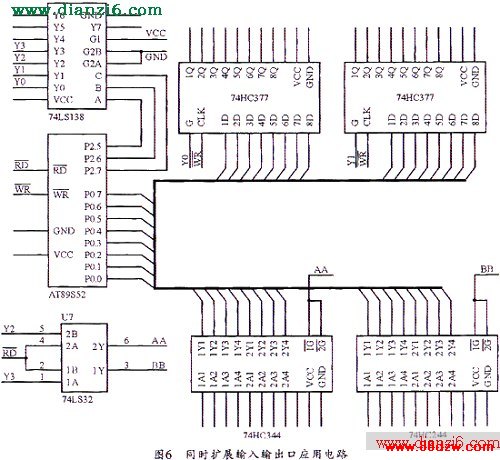

此电路输入口扩展采用2个74HC244。其输入端接键盘或其它数字信号;而输出口扩展则选用2个74HC377,以用于控制数码管、发光二极管、继电器等。其详细电路原理图如图6所示。

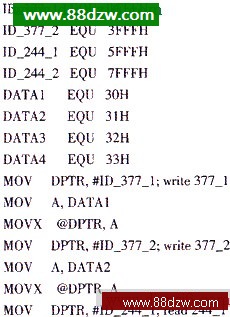

其部分代码如下:
51单片机的数据/地址/控制总线端口都有一定的负载能力,P0口可驱动8个TTL门电路,P1口、P2口和P3口可驱动4个TTL门电路。负载超过上述规定一般应加驱动器。总线驱动器可以使用TTL型三态缓冲门电路74HC244、74HC245。另外,在扩展口线的同时,还应兼顾配置总线驱动器,注意总线负载平衡的配置。在总线上适当安装上拉电阻可以提高总线信号传输的可靠性。
此外,一个系统可能由于存在各种干扰及不稳定因素而出现故障,为解决这一问题,设计时也可以从软件设计方面采取一些措施。
4 结束语
与其它51单片机P0口扩展相比,本文介绍的输入/输出口的P0并行扩展方法,可以很方便的实现P0口的并行扩展。所设计的接口扩展电路已成功用于实际系统中。实际运行表明,采用该方法扩展的P0口系统能够可靠、稳定的运行。
