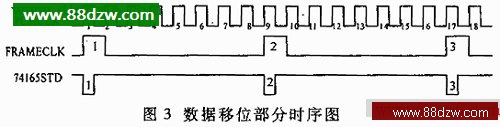

从三者的时序图可知，每当一个字节的最后一位完成移位后，在FRAMECLK脉冲反相的下降沿触发下读取FIFO数据，这时74165的装载使能74165STD恰好为低电平（与非结果），完成部数据装载，然后在PCMCLK脉冲的上升沿作用下开始新一软次的数据移位。

2.3 帧长计数器的部分

两个74161设计长1/64的分频器，也叫帧长计数器，此计数器的时钟为FRAMECLK，计数器的输出最高两位逻辑与为中断INT7，把与门输出与次高位逻辑异或为中断INT5。这样，INT7比INT5在时序上早半个周期。开始复位后，INT7脉冲首先产生，触发中断，COU中断后在服务程序中把64个字节数据写到FIFO，然后屏蔽中断INT7，半个周期后，FIFO中还剩32个字节数据（因此FIFO的读脉冲和FRAMECLK反相同频）。然后中断INT5到来，CPU响应后，再写64个字节数据给FIFO，使FIFO中一直保持有数据的状态（可避免读FIFO正好落在两个写FIFO之间，FIFO因无数据而读死）。这样，每当中断INT5到来，都写64字节给FIFO，周而复始，所以把64字节定为帧长。



3 软件设计

outp(0x303,0x36);//方式3，方波。//

outp(0x300,0x50);//timer0，分频比为80。//

outp(0x300,0x00);

outp(0x303,0x74);//方式2，脉冲。//

outp(0x301,0x08);//timer1,分频比为8。//

outp(0x301,0x00);

数据合并：

if((com1_count%24)= =0) ;//串行口1的24字节数据放在数组Frame的4～27的位置。//

{

com_buf1[com1_count++]=db1; //串行口1接收数据//

int Original_Counter；

Original_Counter=com1_count/24；

memcpy(Frame[Original_Counter-1]+4,&com_buf1[com1_count-24],24);

}

if((com2_count%24)= =0); //串行口2的24字节数据放在数组Frame的28～51的位置。//

{

com_buf2[com2_count++]=db2 ;//串行口2接收数据//

int Original_Counter;

Original_Counter=com2_count/24;

Memcpy(Frame[Original_Counter-1]+28,&com_buf2[com2_count-24],24) ;//合并后的数据放在Frame数组中。//

写FIFO：

void Send_To_Fifo(int number); //Send_To_Fifo函数为中断服务程序的一部分。//

{

for(int i=0;i<64;i++)

outp(WFIFO,Frame[number][i]); //数组送给FIFO，实现数据合并//
