IrDA红外数据交换接口；

无线通信接口（蓝牙技术）；

电话线（内置调制解调器）。

（6）外围设备：

看门狗定时器；

时钟电路；

电源监视器；

扩展4路I2C总线输出；

扩展8路电流驱动口。

（7）电源：

用3V和5V电压工作（正常、空闲和掉电工作模式）。

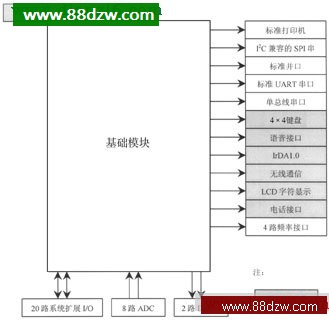

基础模块大致功能接口如图2所示。

其中可选项是用户自己可按照我们规定的参数进行配备的硬件模块，同时用户也可用我们自己的配套功能模块。

（二）用户资源设计

这一部件是为了让一部分用户可在已有的资源不够用或者不能满足他的特殊要求时而设计的，如开关量的测量与输出、多种优先级方式的中断系统、其他特殊的IIC总线器件、多机通讯、与上位机通讯、其他通讯设备的连接、更大的程序存储区和数据存储区的扩展等等。所以需要扩展足够多的地址线和一定的I/O口线和其他接口。

（三）硬件框图

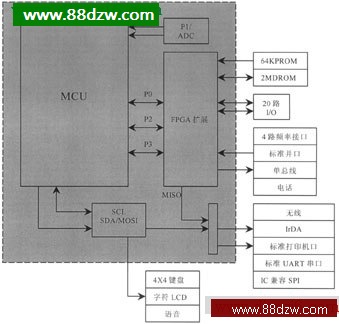

鉴于用户资源和该通用测控系统在同一MCU控制下，考虑整个系统的功能要求和构件的灵活性，以及当今硬件发展的潮流，选用一片FPGA来完成所有的扩展。基础模块的内部硬件结构简图如图3所示。



四、虚拟仪表

　　虚拟仪器是随着计算机技术、现代测量技术发展起来的新型高科技产品，代表着当今仪器发展的新方向。它既有普通仪器的基本功能，又有其独特的功能。虚拟仪器给用户一个充分发挥才能和想象力的空间，用户可以根据自己的需求设计自己的仪器系统，满足各种各样的应用要求。在平台中，为了给用户调试带来方便，设计了虚拟仪表功能，主要包括了数字电压表、逻辑分析仪、波形发生器。

（一）逻辑分析仪

逻辑分析仪是仿真系统的一部分，它是对用户系统进行外部监视，使用户能够直观地了解到自身系统的状态。可为用户提供自身系统的状态数据，并进行数据分析，了解用户系统的工作状态。

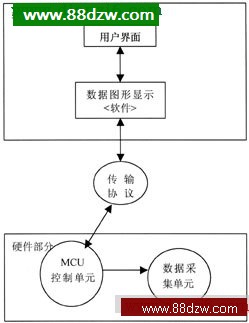

总体设计框图:

实现目标:

（1）为软件提供8路采集信号

（2）实现数据的采集深度为32K

（3）实现高频率的采集<20M>

（4）实现不同频率的采集<20M,10M,100K,1K>

（5）对数据进行简单的压缩

（6）采用RS-232通讯

（二）波形发生器
