　　4．软件设计[6]

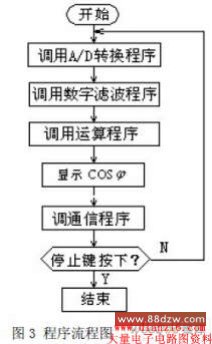

　　软件主要任务是完成 A/D转换、数据的运算、显示和通信等，为方便起见，软件编写时采用模块结构，主程序主要包括程序初始化、调用子程序、显示等。

　　(1)A/D转换子程序

　　该子程序主要是选择 A/D输入通道、选择 A/D转换时钟；设置 A/D中断，开放相应的中断使能位；等待所需要的采样时间；启动A/D；等待 A/D完成；读取 A/D转换结果，并存入指定的存储单元。

　　（2） 数字滤波子程序

　　为避免在工业现场产生的干扰噪声对功率因数测量造成误差，在软件设计时增加了数字滤波。通常数字滤波方法有多种，这里采用了中值滤波法。即对电压 U1、U2、U3连续采样 5次，然后将这些采样值进行排序并选取中间值。这种滤波方法对滤除脉冲性质的干扰比较有效。

　　（3）运算子程序

　　首先将经过数字滤波后的电压 U1、U2、U3读入，然后通过乘法指令完成平方运算，得到U12 、U22 、U32 ，再经减法运算、乘法和除法运算最后得到　，即得到被测功率因数。

　　通信子程序的任务是完成串行通信的初始化。PIC16F877单片机带有的同步异步接收发送模块（USART），它是利用 C口的RC6、RC7两个引脚作为二线制的串行通信接口，为使 USART分别工作与发送和接收状态，编程时首先将 USART的接收状态和控制寄存器的 bit 7和 TRISC寄存器的 bit 7均置为1，把 TRISC寄存器的 bit 6均置为0。其次，要使 USART工作在异步通信方式，还必须设置发送和接收速率即波特率。最后通过对发送状态和控制寄存器 TXSTA的 bit 4设置为“0”，从而使 USART工作于异步通信模式。

　　5.试验及结果分析

　　为验证功率因数在线测量的精度，作者搭建了如图 4所示的试验平台，图中 COS?是准确等级为 0.2级的单相功率因数表。试验时分别采用白炽灯、电风扇两种不同负载作为测量对象进行了功率因数测量试验，并将实验结果与功率因数表的读数进行比较。

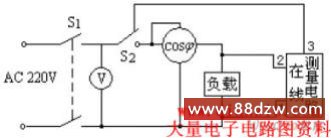

　　图 4 试验电路示意图图中

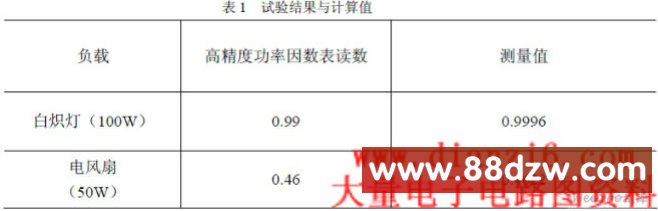

　　S1为电源开关，S2为转换开关，当 S2合在下边位置时可得到功率因数表直接读数；当 S2合在上边位置时可得到在线测量电路的功率因数测量值,试验结果与计算值如表 1所示。

　　由表 1可知，采用测量电路得到的测量值与功率因数表的读数非常接近，说明该测量电路具有较好的测量精度。白炽灯为纯电阻负载，而电风扇为电感性负载，试验表明该功率因数测量电路具有较好通用性，既适用于电阻性负载也适用于感性负载。

      5 结束语

　　基于电压采样来测量功率因数的方案，简化了功率因数在线检测电路的结构、降低了成本，提高了检测精度。并且这种检测功率因数的思路还具有很好的实用价值，因在实际中电压表比功率因数表更为常见，当手头没有功率因数表的情况下，就可用电压表测量相应的 3个电压，通过公式（ 2）计算也可得到负载的功率因数，解决了无功率因数表就无法测量功率因数的困难，给功率因数的测量带来了很大的方便。但该测量电路也存在不足之处，测量时需要串接一个附加可调电阻，因而测量显得不太方便，另外还会影响负载的工作，因此在使用时应尽量使阻值调小些以得到适当的电压为宜，通过试验我们认为该电压调到 10V左右即可，这样既能满足测量要求，又不至于对负载造成太大影响。

　　本文作者创新点：通过对被测电路电压采样，并经过计算即可得到被测电路的功率因数，简化了功率因数测量电路结构，提高了功率因数的测量精度。克服了传统的功率因数测量时需要对电压、电流进行检测，再经过电压、电流波形变换得到电压、电流的相位差，最后才能得到被测电路的功率因数复杂过程。
