　　引言

　　超声在人体内传播，由于人体各种组织有声学的特性差异，超声波在两种不同组织界面处会产生反射、折射、散射、绕射、衰减以及声源与接收器相对运动产生多普勒频移等物理特性。应用不同类型的超声诊断仪，采用各种扫查方法，接收这些反射、散射信号，显示各种组织及其病变的形态，结合病理学、临床医学，观察、分析、总结不同的反射规律，从而对病变部位、性质和功能障碍程度作出诊断。B超是超声诊断仪中的一种显示模式。

　　B超工作过程为：当探头获得激励脉冲后发射超声波（同时探头受聚焦延迟电路控制，实现声波的声学聚焦），经过一段时间延迟后再由探头接收反射回的回声信号，经过滤波、对数放大等信号处理。然后由DSC电路进行数字变换形成数字信号，在CPU控制下进一步进行图像处理，再同图像形成电路和测量电路一起合成视频信号送给显示器，形成我们所熟悉的B超图像，也称二维黑白超声图像。

　　由于B超中为了增强图像分辨率，通道都比较多，大多是16、24、48、64甚至更多通道。这些通道电子元器件完全一样，要求各通道的一致性要好，在装整机前，最好有测试手段和方法，对所有通道能进行测试，以去除器件本身和焊接电路板中出现的问题，基于此目的，本人设计了B超检测工装。

　　工装设计需求

　　本工装设计要求为24通道、探头为96阵元的B超板AFE9*进行测试，AFE9*包含高压发射电路、继电器切换、高压模拟开关切换、前放电路和VGA电路。

　　发射工装要求

　　高压发射电路、高压模拟开关电路、继电器切换电路测试，这几者必须同时进行检测，要设计发射工装板、继电器控制测试电路、高压模拟控制电路、探头接口高压波形测量电路。具体包括：高压发射电路工装（简称发射工装），1~24通道的发射驱动及切换电路；高压模拟开关控制电路工装（简称开关工装），控制任何一个通道的开通或者关断，实际使用时只控制某一个通道的开通，其他的通道关断，相应地发射控制也只开通对应的一路，其他的驱动设置为无效；继电器控制测试工装（简称继电器工装），提供继电器组开通或关断的控制信号；探头接口的波形测量电路工装（简称探头波形工装），包含96~1的切换电路，使得得到发射的阵元位置波形可以切换到示波器显示测量出来。

　　接收工装要求

　　VGA测试：VGA测试主要验证放大电路的功能和准确性，需要提供给每一路VGA模拟输入信号，并通过示波器检测。通过探头接口可以将测试信号施加进去，但是必须要对高压模拟开关进行相应控制，使得每一路VGA获得准确的输入。具体包括：波形发生器工装，提供96路的模拟正弦波形，频率3.5MHz，幅度P-P 在1V~1.2V，可实现负载短路保护，允许有几十欧姆的输出阻抗；高压模拟开关控制及VGA增益控制工装（简称开关增益工装），提供AFE9*上高压模拟开关电路的控制信号，并提供VGA的增益控制信号，增益控制信号可以是锯齿波，幅度值最低应大于0.2V，最大值应不大于2.5V，锯齿波周期为50?s。

　　硬件电路设计

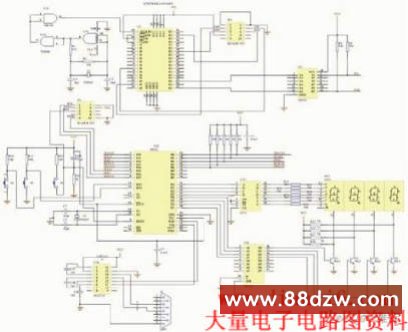

　　图1所示为发射、接收工装设计电路中主控部分原理图。其中，发射部分原理图见图2，接收部分原理图见图3。需要注意的是，发射和接收有一部分电路是共用的。这3个电路主要包括用于控制自动检测的微处理器AT89S52，用数码管前2位显示探头00或01，即PROBE A或PROBE B。数码管后2位显示1~96，即1~96通道。Alter公司的CPLD(EPM7064)用于产生周期20ms、脉宽330ns的2个方向相反、有死区时间的脉冲，用于发射通道的发射波形。工装板用了18个8通道高压开关HV20220，其中6个用于控制双1~24通道数字开关切换电路，其余的12个用于探头96个阵元选1的切换。发射和接收的控制回路基本一样，需要改变的是2个双刀双掷开关S1、S2的拨动方向，接收工装的发射波形是正弦波，由函数发生器芯片MAX038产生。本设计留有单片机AT89S52与上位机的通讯接口，可以通过上位机编程，利用图形界面控制本工装，只需软件编程即可。本文采用上电自动检测和手工检测这两种模式，没有使用上位机控制模式。
