　　进入主界面后，用户首先单击“开始联络”，此时上位机会向下位机发出联络信号，下位机受到预先设定的联络信号后，会将数据发送过来；然后单击“接收数据”命令，此时会在MSFlexGrid控件中按先后顺序依次显示接收到的数据；在进行数据处理之前，用户可根据自身需求进行温度界限的设定，仅单击“界限设置”命令即可实现；最后进行数据处理，单击相应命令按钮后，会在界面绘出当前温度曲线，并计算出各种统计参数。

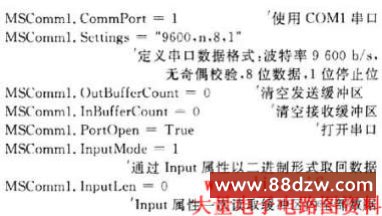

　　2．3 串口通信初始化程序

　　该程序主要用于对数据缓冲区以及串口部分的初始化，如串口的选择、串口的数据格式等。这部分程序的代码如下：

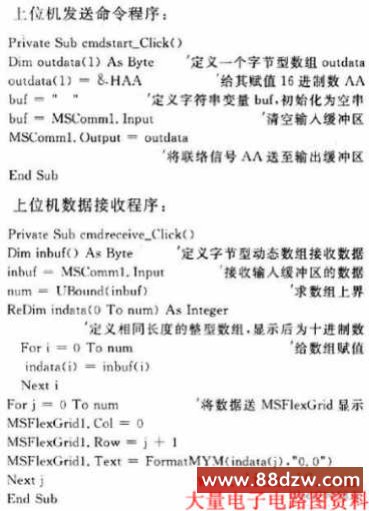

　　2．4 上位机通信程序

　　该程序由数据发送(联络信号)和数据接收组成。两部分程序分别写在对应的命令按钮“开始联络”、“接收数据”的Click事件下。具体程序代码如下：

　　3 下位机通信软件设计

　　下位机程序包括初始化部分、数据采集和接收联络信号部分、数据发送部分。

　　AT89S51单片机串行通信由定时器Tl作为波特率发生器，其波特率与PC机一致。数据的传送格式为8位数据位和1位停止位。采用查询方式发送和接收数据，定时器T1设置为工作模式2，串行口设置为工作方式1。该设计将通信速率设置为9 600 b／s，SMOD=0，单片机晶振频率为11．059 2 MHz，此时定时器T1的初值应被设为：

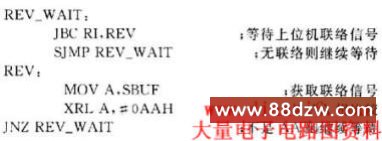

　　3．1 接收上位机命令程序

　　接收上位机命令程序：

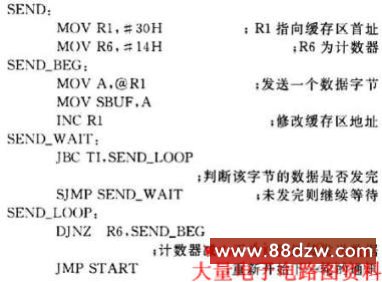

　　3．2数据发送程序

　　数据发送程序：

　　4 结语

　　单片机与上位机的通信在工业控制现场的应用比较广泛，利用VB提供的通讯控件MSComm对上位机进行编程比使用API函数编程更简单灵活。本文通过具体实例分析了计算机与单片机之间的通信方法。调试结果证明，该方案切实可行，能够确保通信的稳定，具有重要的现实意义。（现代电子技术 作者：吴爱萍）
