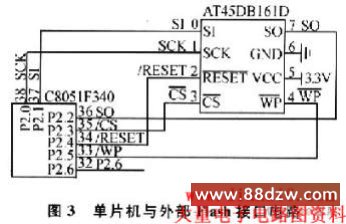

　　2 系统软件设计

　　该终端设备在工作期间，会收到远程服务器发送来的一系列控制命令，如测试周围附近的网络信号指令，给某个手机拨打电话并记录通话状态下的信号指令等。这些操作都是由单片机通过串口发送给GRPS模块的AT指令实现的。例如SEND String(”AT-SMONC＼r”)，单片机将“AT-SMONC”这条命令通过串口发送给GPRS模块，该模块可自动测得主小区及相邻小区的信号指令数据，并通过串口发送给单片机以供其处理。同样，单片机可接收到远程升级指令，从而启动远程升级功能。

　　2．1 升级系统软件设计

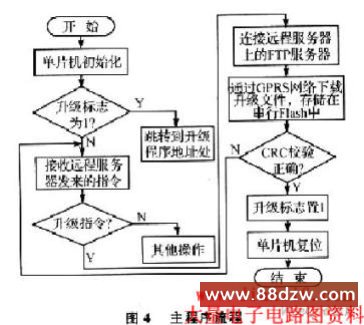

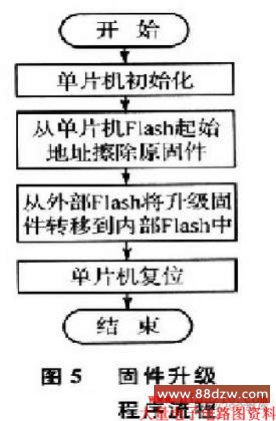

　　本系统软件由两部分组成：主程序和升级程序，分别对应于Main工程和Update工程。Main工程负责与远端服务器进行通信，接收服务器发送的指令并进行相应操作；而Update工程编译、链接时，在其编译器链接选项中设置CODE(OxE000，PR?MAIN?UPDATE(0xE000))，可将Upd-ate工程编译、链接后生成的hex文件烧写到单片机内部Flash以0xE000作为起始地址处，同时默认地将Main工程编译、链接生成的二进制文件烧写到内部Flash的起始地址处。单片机在执行主程序过程中，检测到升级标志置1后，单片机跳转到升级程序地址处执行固件升级程序；升级完毕后，复位单片机，程序又从内部Flash的零地址开始执行更新的固件程序。图4为主程序流程，图5为相应的固件升级程序流程。主程序在运行过程中受远程服务器的实时控制。当固件程序需要更新时，在服务器端将准备更新的固件编译、链接后生成的hex或bin文件放入某一固定目录内，启用FTP服务器(如FtpMan)，通过TCP／IP协议发送远程升级指令给测试终端；终端收到升级指令后启动相应的FTP接收功能，将远端文件分解成多个数据包并逐个存储在外部Flash中；存储完毕后，主程序会对该接收文件进行CRC校验，若校验无误，则通过函数指针跳转到升级程序功能区，启动升级程序，将二进制文件从外部Flash中转移到内部Flash对应的地址空间中去。单片机复位重启后，就可以从内部Flash的起始地址处执行更新完毕的程序。

　　2．2 函数指针应用

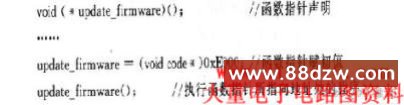

　　当主程序检测到升级标志后，主程序跳转到升级程序地址处执行升级固件程序，此处使用了函数指针的功能。

　　结语

　　本文设计了基于GPRS网络传输的终端固件升级系统，给出了合理的芯片选型，以及独立的固件升级程序。该升级系统已应用到实际产品应用中，并取得了很好的效果。
