　　由于MT8880提供的标准微机接口和6800系列兼容，如果改用其他单片机控制。必须通过硬件或软件的方式模拟其工作时序。笔者在使用MT8880过程中发现，关键是为MT8880提供接口时钟信号CP2。其时钟周期tCYC的典型值为250 ns，实际上tCYC在0.167～1 0 s(6 MHz～100 kHz)之间取值，MT8880也仍能正常工作，故tCYC取值范围较宽，如图5所示。因此，CP2的产生比较灵活。

　　该系统中，通过C8051F020的引脚P1.0与MT8880的引脚CP相连，模拟MT8880所需的工作时序。

3.2  语音存储播放

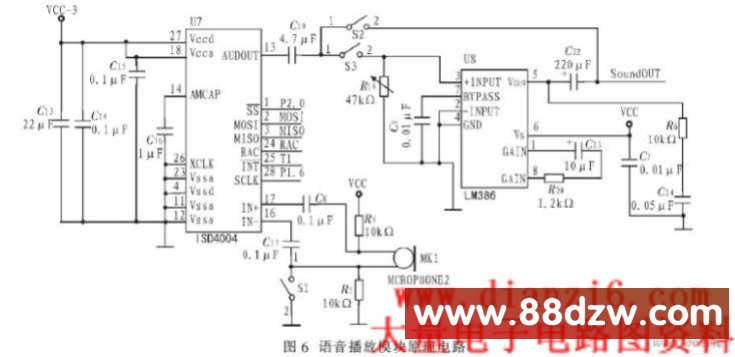

　　语音存储播放模块选用ISD公司的ISD4004。该语音器件采用多电平直接模拟存储(Chip Corder)专利技术，声音无需经A／D转换和压缩，每个采样值直接存储在片内的闪烁存储器中，从而避免一般固体录音电路量化和压缩造成的量化噪声和金属声。图6为语音播放原理电路。语音输人通过话筒(MIC)直接与ISD4004的引脚IN+、IN-连接差分驱动输入。语音输出端则是通过LM386放大后连接到电台的语音输出端。系统采用键控分段录放音模式。通过录音键可录制10段不同的语音，每段录音对应键盘上一个按键，根据所接收到的语音信号，通过10个按键可播放不同的语音，使用方便、灵活。

4  系统软件设计

　　系统程序基于汇编语言编写，所有DTMF的收／发工作均由中断服务程序完成。主程序只负责初始化程序和键盘扫描。图7为主程序流程。图8为接收中断处理程序流程。图9为发送中断处理程序流程。

5  结束语

　　在某*项目研制中，成功利用上述系统实现了电台身份识别及语音自动播放功能，实际使用情况证明，该系统接口简单、可靠，取得令人满意的效果。
