基于CAN总线的多用户电能表设计
[09-12 16:04:57] 来源:http://www.88dzw.com 单片机学习 阅读:8264次
文章摘要:FM1608芯片可万亿次以上的读写次数,掉电数据大于10年。MCU由RD、WR对其片选,P0通过锁存芯片,对FM1608寻址和读写数据操作,当数据累加达到0.1度时重新归零。X5045芯片有看门狗定时器和保存数据功能,当程序陷入死循环时,X5045 Rst引脚发出复位信号,使单片机复位重启,保障了电能表正常工作;X5045内部相应地址中保存了该表的通信地址,32户电量度数、用电模式、功率限制,还有感应线圈的调整参数等。开关K1-K3外接P1.2-P1.4,K1-K2设置表参数;K3为用户键,当LED显示某户电量时,长按K3超过5秒,MCU发给该户继电器闭合指令,实现电源供电。这部分的电路图如下
基于CAN总线的多用户电能表设计,标签:单片机开发,单片机原理,单片机教程,http://www.88dzw.comFM1608芯片可万亿次以上的读写次数,掉电数据大于10年。MCU由RD、WR对其片选,P0通过锁存芯片,对FM1608寻址和读写数据操作,当数据累加达到0.1度时重新归零。
X5045芯片有看门狗定时器和保存数据功能,当程序陷入死循环时,X5045 Rst引脚发出复位信号,使单片机复位重启,保障了电能表正常工作;X5045内部相应地址中保存了该表的通信地址,32户电量度数、用电模式、功率限制,还有感应线圈的调整参数等。
开关K1-K3外接P1.2-P1.4,K1-K2设置表参数;K3为用户键,当LED显示某户电量时,长按K3超过5秒,MCU发给该户继电器闭合指令,实现电源供电。这部分的电路图如下图3。

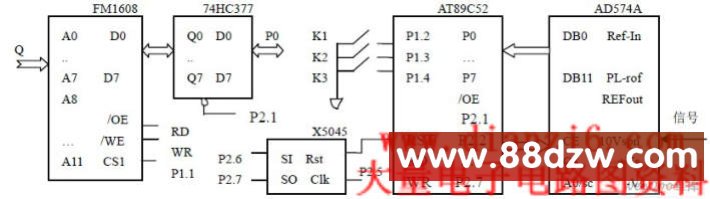

图3 A/D转换和存储电路框图
2.3 显示电路设计
显示电路由两片MC1413P驱动数码管、一片CD4051芯片、2片74HC377芯片、及4个两位数码管组成。单片机由X5045中依次读取32户的用电数据,译码为数码管显示数字的字节,复用P1端口输出,经由两片74HC377锁存器锁存,再由CD4051芯片动态选择其中一路,通过MC1413P驱动数码管,送到a—g及DP上.对8位LED的动态扫描。前两位数码管显示用户编码,后面六位为用户用电总度数。
2.4 断电控制模块设计
该模块控制继电器的通断电,断电控制模块主要由AT89C2051、1片74LS138、8片74HC377,32片BH3023芯片和32个继电器组成。当存储电路X5045中管理通断电控制地址的数据发生变化时,AT89C52通过TXD向断电控制模块发送字节,断电控制模块根据字节,通过AT89C2051引脚P3.2-P3.4编码输出,由74LS138片选相关74HC377芯片,同时P1口对该锁存器输出一个字节,到达所在BH3023芯片,BH3023芯片对其管理的继电器发送命令,继电器做出通断反应。
2.5 CAN通信模块设计
CAN通信模块负责上位机与电能表的通信,当上位机下达指令时,通信模块译码并传给AT89C52;AT89C52根据指令内容,做出上传数据、修改参数或给断电控制模块发指令等。

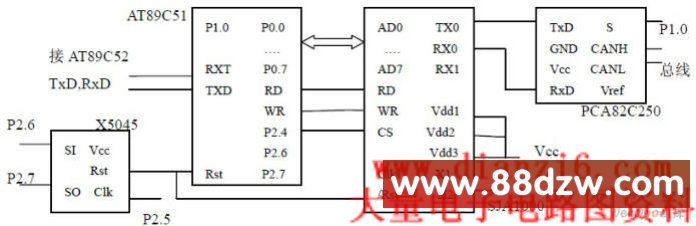

图4 CAN模块电路框图
通信模块主要由AT89C51、X5045、SJA1000、PCA82C250芯片组成。SJA1000是一个独立的控制器,有BasicCAN和PeliCAN两种不同的模式,SJA1000的内部功能模块主要有:接口
管理逻辑、接收FIFO 队列、接收滤波器、发送缓冲器和CAN核心模块。CAN核心模块基于
CAN2. 0B的协议执行对CAN帧的发送和接收。
CAN通信模块中X5045芯片主要用途为看门狗定时器,当AT89C51陷入死循环时,X5045发出重启电平,使AT89C51复位重启,保障了CAN通信正常工作。模块框图如图4所示。
3 多用户电能表软件设计
该表软件采用模块化设计,*立分为计量存储显示、CAN 通信模块、断电控制模块三大主程序。为了实现每个主程序的功能, 又把各主程序划分为若干个相应功能子程序或小模块。主程序的作用是系统的初始化、中断管理以及各功能模块的调用等。
3.1 计量存储显示程序设计
计量存储显示模块硬件设计比较复杂,时序要求严格, CPU内程序存储器容量有限,所以软件采用汇编语言编制,以更好地控制时序和代码空间。整个程序采用模块化编程,主要包含初始化模块、电量采集模块、数据存储模块、信息显示模块、串行通信模块、供电控制模块等。
软件设计过程中,考虑到采集数据不能出现错采、漏采等现象以及高可靠性要求,必须采用必要的软件抗干扰措施,如软件陷阱、指令冗余、程序运行监视、数据校验、数据备份、数据写入存储器判断等措施。其主程序流程设计思想如图5所示。
