单片机和PC机串口通讯试验

文章摘要： 51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。我们采用了三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机

单片机和PC机串口通讯试验,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

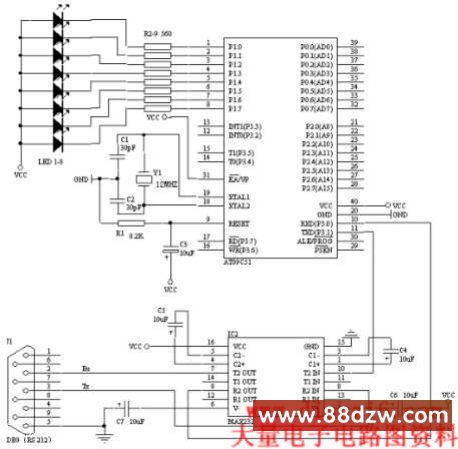

      51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。我们采用了三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。

串口通讯的硬件电路如上图所示

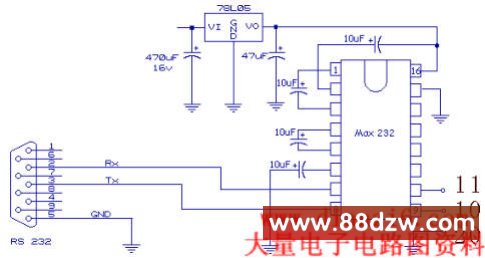

　　在制作电路前我们先来看看要用的MAX232，这里我们不去具体讨论它，只要知道它是TTL和RS232电平相互转换的芯片和基本的引脚接线功能就行了。通常我会用两个小功率晶体管加少量的电路去替换MAX232，可以省一点，效果也不错（如有兴趣可以查看http://www.cdle.net网站中的相关资料）。下图就是MAX232的基本接线图。

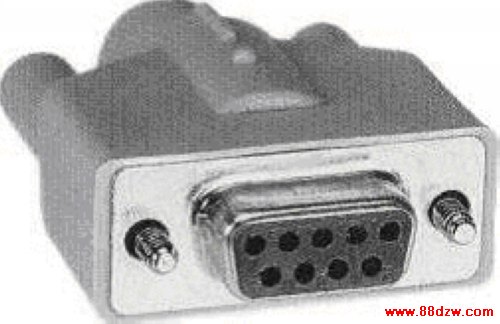

按图7－3加上MAX232就可以了。这大热天的拿烙铁焊焊，还真的是热气迫人来呀：P串口座用DB9的母头，这样就可以用买来的PC串口延长线进行和电脑相连接，也可以直接接到电脑com口上。



      为了能够在电脑端看到单片机发出的数据，我们必须借助一个WINDOWS软件进行观察，这里我们利用一个免费的电脑串口调试软件。

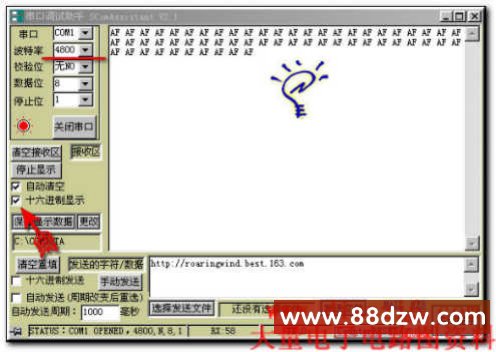

     点击这里可以下载并运行这个串口调试软件，这是一个绿色的软件，无需安装，可以直接在当前位置运行这个软件。软件界面如上图，我们先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。串口选择为COM1，当然将网站提供的51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片机插入单片机实验板的万能插座中，并接通51单片机实验板的电源。

      串口实验的源程序如下所示：

;这是一个S51单片机实验开发板向PC机的串口单向发送数据AF的演示程序
;采用MAX232专用芯片作RS232/TTL电平转换.
;通讯波特率为4800KBPS,只要按下一次K1（就是P3.6引脚变成低电平）
;就发送一个16进制的AF字符

ORG 0000H
MOV SCON,#50H;设置成串口1方式
MOV TMOD,#20H;波特率发生器T1工作在模式2上
MOV PCON,#80H;波特率翻倍为2400x2=4800BPS
MOV TH1,#0F3H;预置初值(按照波特率2400BPS预置初值)
MOV TL1,#0F3H;预置初值(按照波特率2400BPS预置初值)
SETB TR1;启动定时器T1
;以上完成通讯初始化设置

WRIT:JB P3.6,$;判断K1是否按下,如果没有按下就等待
ACALL DELAY10;延时10毫秒消触点抖动
