基于单片机的高性能直流稳压电源

文章摘要： 输出电压精度的测试结果见表1，从表1可知，该电源无论是空载、轻载还是满载输出电压的精度均比较高，输出电压的误差<0.1V。而输出电压纹波的测试结果见图3及图4。从图中可知，空载时输出电压的纹波峰峰值较小，约为20mV左右；满载时输出纹波会变大一些，峰峰值约为50mV左右。但总的来说该电源的输出电压的纹波较小，输出特性良好。表1 输出电压精度测试结果电压设定值/V 实测输出电压/V 空 载 轻 载 满 载 0 0.098 0.098 0.098 5 5.02 4.99 4.94 9.9 9.86 9.84 9.82 10 10.08 10.07 10.03 15 15.06

基于单片机的高性能直流稳压电源,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

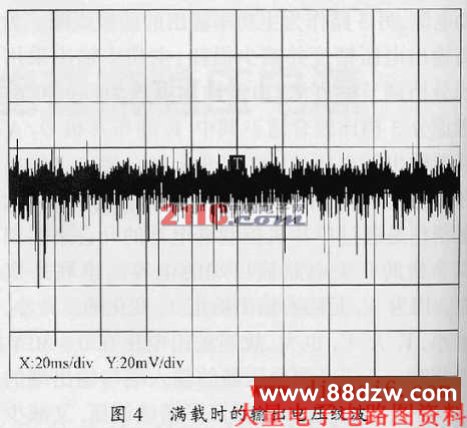

    输出电压精度的测试结果见表1，从表1可知，该电源无论是空载、轻载还是满载输出电压的精度均比较高，输出电压的误差<0.1V。而输出电压纹波的测试结果见图3及图4。从图中可知，空载时输出电压的纹波峰峰值较小，约为20mV左右；满载时输出纹波会变大一些，峰峰值约为50mV左右。但总的来说该电源的输出电压的纹波较小，输出特性良好。 表1 输出电压精度测试结果

电压设定值/V	实测输出电压/V
	空  载	轻  载	满  载
0	0.098	0.098	0.098
5	5.02	4.99	4.94
9.9	9.86	9.84	9.82
10	10.08	10.07	10.03
15	15.06	15.03	14.96
19.9	19.90	19.87	19.82
20	20.09	20.06	19.99
25	25.05	25.02	24.94
29.9	29.89	29.87	29.83

4 结语 由于该电源在结合了线性电源与开关电源各自优点的基础上还加入了单片机控制，不仅小巧、轻便、输出特性良好而且还操作简单，具有控制智能化等特点，因此，十分适用于各种科学实验与小功率的电子设备中，相信会有很好的应用前景。
