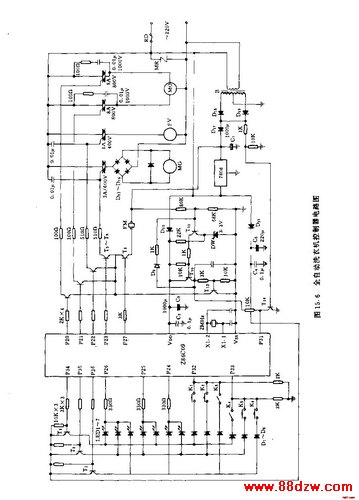

    显示电路由LED1~LED7组成。显示方式采用动态扫描方式，列扫帚信号线与行扫帚线共用，行显示信号直接由Z86C09的P2.4~P2.6驱动。由于LED要求的亮度不，所以驱动电流不大，约9mA。每个LED显示的时间是总的显示时间的1/3，平均电流约为3mA。

5．   双向晶闸管触发电路

双向晶闸管采用直流触发，晶闸管的门极由晶体管T5~T8控制，晶体管导通时，触发双向晶闸管

导通，第Ⅱ~Ⅲ象限触发，T5~T8的集电极电阻用于限流。由于1A和3A的双向晶闸管所需要的触发电流较小，容易受外界的干扰。为了提高系统的抗干扰能力，在1A和3A的双向晶闸管触发回路中各并联一个0.01uF的电容，抑制瞬时的干扰信号。两个8A的双向晶闸管用于控制电机MO正转和反转。这两个晶闸管在任何时候最多只允许一个导通，如果两个同时导通，则会损坏晶闸管。两个8A双向晶闸管的两个主电极上并联一个100Ω的电阻和0.01uF的电容组成阻容回路，用来吸收双向晶闸管两主电极之间的瞬时电压脉冲,保护双向晶闸管。

    附：文中的单片机也可采用AT89S51等来构成。
