=0，那么PCON寄存器的PD位便不可写入，其初值为0，无法置l，即不可进入掉电方式。故监视定时器和掉电方式两者不可兼得。

3 调试中的常见问题及其解决方法
　　
　　在对系统进行调试时，有可能出现闪屏、无法显示以及显示杂乱等现象，现将这些问题的解决方法介绍如下：

（1）LCD出现闪屏，无法翻屏显示现象
　　
　　笔者在用仿真器运行编程时，LCD能够翻屏并不断显示采集来的三相用电参数，但离开仿真器处于脱机运行状态时，LCD只能显示第一屏数据。经查仿真器的引脚接高电平，而脱机时脚悬空，从而引起了脚的状态不固定，并不断产生内部复位信号使单片机复位而出现了上述现象。后来把脚接低电平，仍然出现上述现象。而把脚接高电平后（即禁用Watchdog功能），则LCD显示正常。因此，引脚应严格禁止悬空以避免出现不稳定的状态，同时在未载入Watchdog程序之前，其引脚也不能接低电平。

（2）LCD无显示
　　
　　RST端的电容应确保连接正确，否则在高电平时将无法加到复位端而使CPU不能运行程序，从而出现LCD无显示的现象。

（3）LCD显示数据杂
　　
　　乱无章、数据死锁

　　把脚接低电平，可能会出现LCD显示的数据杂乱无章、数据死锁现象。其原因是源程序中未载入Watchdog程序，因此应保证在源程序中加入Watchdog程序，以消除数据的死锁或显示杂乱无章等问题。

4 软件设计

4．1软件设计
　　

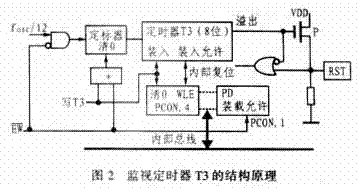

　　编写监视定时器运行软件时，程序员首先应当确定系统能够在错误状态下支持的时间，也就是设定溢出周期的依据。例如能维持16ms，则把T3的初值设定为10，这样，在16MHz晶振的情况下，溢出周期为15．36ms。此时程序员就可对其软件进行划分，以确定把重写T3值的指令插在什么地方，才能使相邻两次重写操作间隔不超过监视定时器的溢出周期，以保证正常运作时T3不溢出。因此，程序员应当了解所有软件模块的执行时间，同时也要考虑到出现条件跳转、子程序及内外中断等因素所带来的影响。对于那些很难估算其执行时间的程序段落，应按最坏情况估算。为防止误写，监视定时器值的重写可分两步进行。首先将PCON．4（监视定时器装入允许位WLE）置1，以允许对T3进行写入；第二步向T3写入新值。由图2可知，对T3的写信号同时也会加到WLE的清0端，于是每当T3被写入新值时，WLE位便自动复位。因此，当该值为00H时，溢出间隔最大；而FFH值则对应最小溢出周期。若采用12MHz晶振，这两值则分别为524ms和2ms。最大和最小溢出周期的计算公式分别为：
