基于51单片机超声波测距器设计

文章摘要： 单片机采用89S51或其兼容系列。采用12MHz高精度的晶振，以获得较稳定的时钟频率，减小测量误差。单片机用P1.0端口输出超声波转化器所需的40KHz方波信号，利用外中断0口检测超声波接受电路输出的返回信号。显示电路采用简单实用的4位共阳LED数码管，段码用74LS244驱动，位码用PNP三极管驱动。单片机系统及显示电路如下图所示 单片机及显示电路原理图

基于51单片机超声波测距器设计,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com
　　    单片机采用89S51或其兼容系列。采用12MHz高精度的晶振，以获得较稳定的时钟频率，减小测量误差。单片机用P1.0端口输出超声波转化器所需的40KHz方波信号，利用外中断0口检测超声波接受电路输出的返回信号。显示电路采用简单实用的4位共阳LED数码管，段码用74LS244驱动，位码用PNP三极管驱动。单片机系统及显示电路如下图所示


                                                                单片机及显示电路原理图

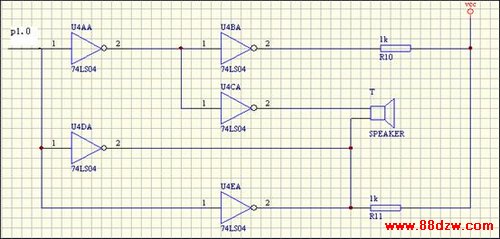

                                                                  超声波发射电路原理图

　　   2.超声波发射电路原理图参考期刊如图所示：


         压电超声波转换器的功能：利用压电晶体谐振工作。内部结构上图所示，它有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动产生超声波，这时它就是一超声波发生器;如没加电压，当共振板接受到超声波时，将压迫压电振荡器作振动，将机械能转换为电信号，这时它就成为超声波接受转换器。超声波发射转换器与接受转换器其结构稍有不同。
